Montar as colunas de um painel de controle industrial exige mais que organize os fios. Exige método, rastreabilidade e decisões verificáveis. A pergunta Quais são as melhores práticas reconhecidas da indústria para a fiação de um painel de controle industrial orienta este projeto desde o início.
A IEC 60204-1 recomenda identificar condutores, proteger circuitos e separar funções de potência, comando e sinal. A UL 508A também define critérios para painéis industriais destinados ao mercado norte-americano. A NFPA 70B, atualizada em 2023, reforça a manutenção baseada em condições, incluindo inspeções térmicas e aperto.
Os detalhes aparecem na bancada. Canaletas cheias dificultam a dissipação. Terminais sem torque registrado criam aquecimento invisível. Cabos de sensores próximos a inversores podem transportar ruído para o CLP. Pequenos erros acumulam-se.
O relatório State of Smart Manufacturing 2024, da Rockwell Automation, indica que 95% dos fabricantes planejam investir em inteligência artificial ou aprendizado de máquina nos próximos cinco anos. Isso aumenta a necessidade de painéis organizados, diagnosticáveis e preparados para expansão.
Como destaca Mark Earley, especialista em códigos elétricos e autor do NFPA 70 Handbook: “A segurança elétrica precisa começar no projeto, não na correção improvisada.” A frase resume uma prática essencial. Documentar cada borne.
O profissional deve verificar bitola, raio de curvatura, identificação, blindagem e continuidade elétrica. Deve também registrar dúvidas. Nem toda instalação segue o desenho ideal; reflexão isso melhora a revisão.
Este conteúdo apresenta critérios técnicos para distribuir colunas, separar circuitos e reduzir falhas. A reflexão permanece necessária: um painel visualmente limpo pode esconder uma conexão mal dimensionada.verter

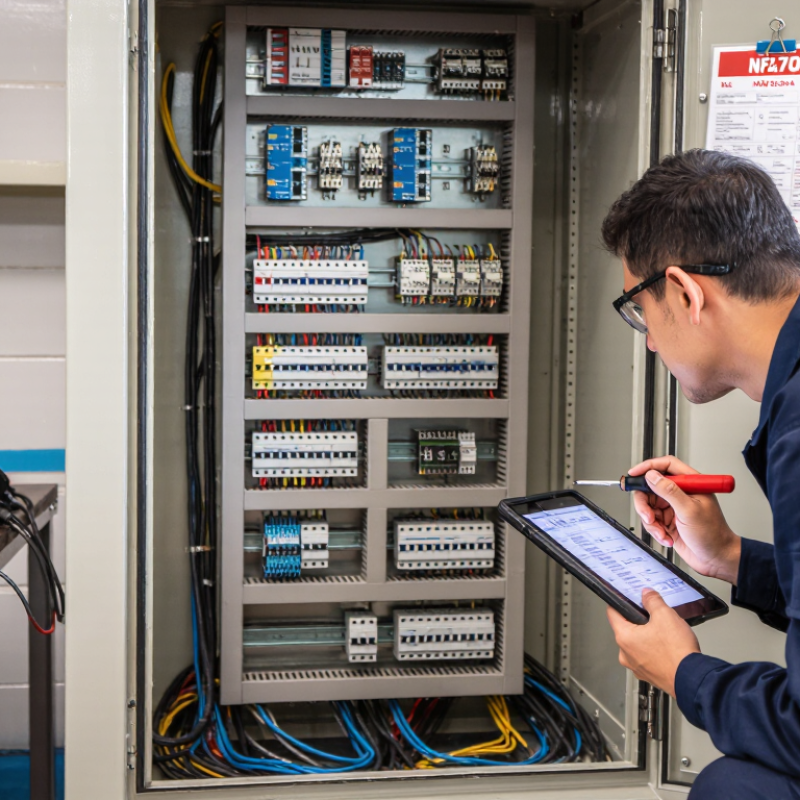

As colunas de um painel de controle industrial são zonas verticais que organizam energia, comando, instrumentação e comunicação. Elas não são apenas divisórias metálicas. Definir caminhos elétricos, facilitar a manutenção e interferências entre circuitos. Uma coluna pode concentrar interruptores e seccionamento. Outra abriga controladores, relés e fontes. Uma terceira recebe bornes, módulos de entrada e saída.
A separação precisa considerar tensão, calor, acesso e risco operacional. A indústria representa cerca de 37% do consumo final global de energia, segundo a Agência Internacional de Energia, em seu relatório Eficiência Energética 2024. Por isso, perdas térmicas e ventilação merecem atenção real. O World Robotics 2024, da Federação Internacional de Robótica, registrou 541.302 robôs instalados em 2023. Esse crescimento aumenta a quantidade de sinais, redes e dispositivos dentro dos painéis. Mais componentes bloqueados melhor arquitetura.
Na tradução, deixo distância entre cabos de potência e sinais sensíveis. Identificação visível ajuda bastante. Ainda assim, nem toda instalação segue esse ideal. Às vezes, falta espaço.
A norma IEC 61439 orienta requisitos para conjuntos de baixa tensão, incluindo verificações térmicas e dielétricas. O projeto deve prever expansão, dissipação e acesso seguro. Uma coluna bem dimensionada evita cabos comprimidos, facilita diagnósticos e reduz paradas desnecessárias. Mas a divisão perfeita não existe. O ambiente, a carga e a manutenção futura sempre podem exigir revisão.
São zonas verticais que organizam energia, comando, instrumentação e comunicação. Cada coluna pode receber funções diferentes. Isso reduz interferências e facilita a manutenção.
Mantenha cabos de potência afastados dos sinais sensíveis. Use canaletas e rotas independentes. A distância ajuda bastante. Nem sempre existe espaço suficiente, exigindo uma revisão cuidadosa do layout.
Aço-carbono pintado funciona bem em ambientes internos e secos. O aço inoxidável resiste melhor à umidade e à corrosão. O policarbonato reduz peso, mas precisa de avaliação térmica.
Analise poeira, água, óleo, calor e agentes químicos presentes no local. O grau de proteção deve combinar com o ambiente real. Um painel visualmente bonito pode falhar rapidamente.
Disjuntores, contatores, relés, fontes e controladores devem ter compatibilidade elétrica e térmica. Deixe espaço para ventilação e expansão. Cabos comprimidos dificultam diagnósticos.
Trilhos, canaletas e placas removíveis simplificam inspeções e substituições. Etiquetas legíveis reduzem o tempo de identificação. Marque cada fio nas duas extremidades. Esse detalhe costuma ser esquecido.
Use suportes dimensionados para peso, vibração e calor. Confirme o torque dos terminais com ferramenta calibrada. Verifique também o aterramento da carcaça. Parece básico. Continua essencial.
Novos sinais, módulos e redes podem aparecer durante a operação. Uma coluna muito compacta aumenta o tempo de diagnóstico. Reserve espaço para bornes e alterações. Economizar alguns centímetros pode sair caro.
Confira identificação, ventilação, curvatura dos cabos e aperto dos terminais. Registre fotografias do interior. Revise o desenho com o responsável pela instalação. O projeto pode parecer perfeito, mas a manutenção revela falhas.
As colunas de um painel de controle de organização industrial e sustentação de componentes elétricos, permitindo uma distribuição segura, acessível e eficiente dos dispositivos. O projeto deve começar pelo levantamento dos requisitos elétricos, mecânicos e de segurança, considerando potência, dimensões, ventilação, grau de proteção, manutenção e condições do ambiente. A partir dessas informações, selecione materiais resistentes, componentes e sistemas de montagem adequados para estrutura do painel.
A montagem envolve a fixação das colunas, instalação dos dispositivos de comando, proteção e sinalização, além da execução cuidadosa da fiação. Os cabos devem ser roteados de forma organizada, separados quando necessário e específicos em conformidade com o esquema elétrico. Quais são as melhores práticas reconhecidas da indústria para a fiação de um painel de controle industrial é uma questão essencial para orientar decisões de organização, segurança e confiabilidade. Por fim, devem ser realizados testes de continuidade, isolamento, funcionamento, intertravamento e validação geral, garantindo que o painel opere corretamente antes da entrada em serviço.
