Como fazer o aterramento correto em painéis industriais?

Hora:2026-10-02 Autor:
0%

Em painéis industriais, o aterramento correto não é apenas um fio verde ligado à carcaça. Ele cria um caminho controlado para correntes de falha, reduz o contato e ajuda a proteger pessoas, máquinas e sistemas de automação. Por que o aterramento adequado do sistema não é negociável para painéis de controle industriais deve orientar qualquer projeto responsável. Um painel bem aterrado pode evitar paragens, danos em inversores e leituras instáveis ​​em sensores.

A análise começa no esquema elétrico e termina na medição em campo. O condutor de proteção deve possuir seção adequada, ligações firmes e continuidade comprovada. Barramentos, portas, placas metálicas e blindagens exigem atenção especial. Parafusos frouxos corroem a confiança do sistema. Também é necessário separar, quando aplicável, os circuitos de proteção, equipotencialização e referência funcional, em conformidade com o projeto e as normas técnicas vigentes. A IEC 60204-1, a IEC 60364 e os regulamentos locais oferecem referências importantes, mas a instalação deve ser avaliada por profissionais qualificados.

Na prática, uma inspeção com multímetro, torqueímetro e equipamento adequado revela problemas invisíveis. Um cabo aparentemente intacto pode apresentar resistência elevada. Nem todo painel sai perfeito. Essa é uma realidade que exige revisão, documentação e manutenção periódica. Fotografar conexões, registrar profundidade e identificar cada condutor melhorado na rastreabilidade. Pequenos detalhes importantes. A segurança nasce dessa disciplina técnica, não de suposições.

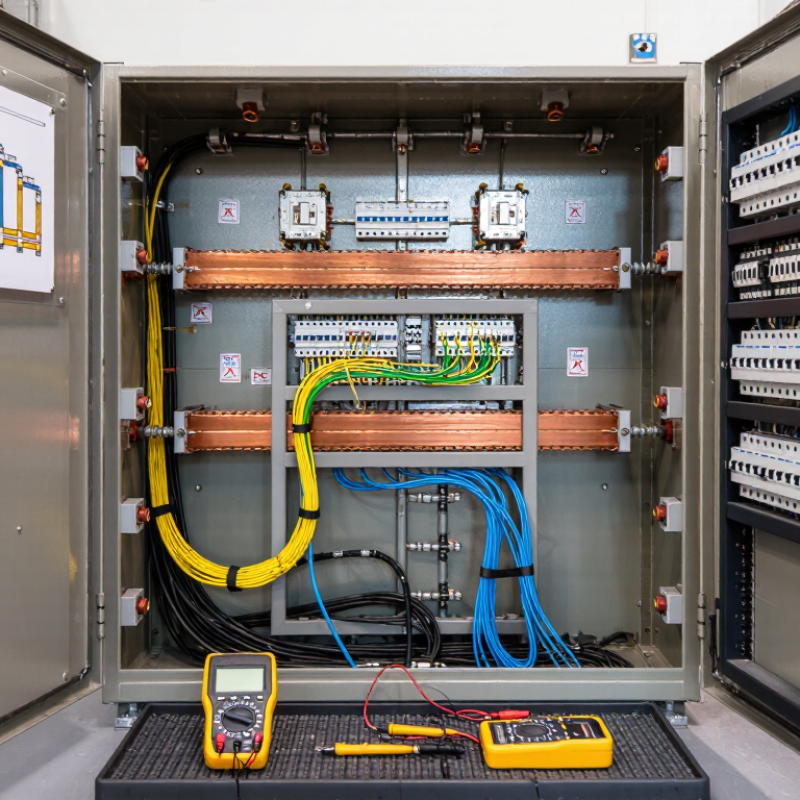

Como fazer o aterramento correto em painéis industriais?

Conceito e importância do aterramento em painéis industriais

O aterramento em painéis industriais cria um caminho controlado para correntes de falha. Ele reduz o esforço de contato e ajuda a proteger pessoas, máquinas e sistemas de controle. Sem esse caminho, uma carcaça metálica pode permanecer energizada após um isolamento danificado.

A ligação envolve o condutor de proteção, o barramento de terra e a equipotencialização das partes metálicas. Portas, placas removíveis e estruturas internas também precisam apresentar continuidade elétrica. Tinta, oxidação e parafusos podem interromper essa conexão. Parece simples. Não é.

Na prática, o projeto deve considerar o esquema de aterramento, a corrente de curto-circuito e a impedância do percurso. A NBR 5410 e a NR-10 oferecem referências importantes para instalações e segurança. Mesmo assim, aplicar uma norma sem compreender o ambiente pode gerar decisões decisivas. Um painel com inversores, cabos longos e sinais sensíveis exige avaliação adicional de interferências eletromagnéticas.

Antes da energização, um profissional habilitado deve verificar abertura, continuidade e identificação dos condutores. Os testes precisam usar instrumentos adequados e registros rastreáveis. Medir apenas a resistência do eletrodo não comprova todo o sistema. Esse é um erro frequente. Também é necessário operar conexões durante a manutenção, pois vibração, calor e corrosão alteram o desempenho ao longo do tempo.

Como aterrar corretamente painéis industriais: conceito e importância do aterramento

Elemento de aterramento Propósito Prática recomendada de projeto ou instalação Dados de inspeção ou teste Base Técnica Aplicável
Terminal de proteção de aterramento (PE) Fornece a principal ligação entre o painel industrial e o sistema de aterramento de proteção. Utilize um terminal PE dedicado e claramente identificado. Conecte a caixa, a placa de montagem, as portas, as placas de entrada de cabos e outras partes condutoras expostas ao circuito de aterramento de proteção. Antes de energizar o painel, verifique o aperto mecânico, a identificação dos condutores, a ausência de corrosão nas superfícies de contato e a continuidade elétrica. IEC 60204-1; IEC 60364-5-54; código elétrico nacional aplicável.
Condutor de proteção de entrada Conduz a corrente de falha de volta à fonte para que o dispositivo de proteção possa desconectar a alimentação rapidamente. Dimensionar o condutor de acordo com os condutores de alimentação, a corrente de curto-circuito prevista, o tempo de desconexão, o método de instalação e o código elétrico vigente. Não selecionar o tamanho apenas por conveniência física. Anote o material do condutor, a área da seção transversal, o tipo de terminação e o torque. Confirme se o condutor de proteção não está interrompido por uma chave ou fusível. IEC 60364-5-54; IEC 60204-1; requisitos de instalação local.
Caixa metálica e placa de montagem Previne o contato perigoso com tensões em superfícies metálicas acessíveis durante uma falha de isolamento. Cole a caixa e a placa de montagem no PE. Nos pontos de colagem, remova a tinta isolante ou utilize um dispositivo de colagem aprovado, projetado para penetrar o revestimento. Não confie apenas em dobradiças, superfícies pintadas ou parafusos de montagem. Inspecione as áreas de contato quanto à presença de tinta, oxidação, folgas e contaminação. Verifique a continuidade entre o terminal PE e cada parte condutora exposta. Requisitos de ligação de proteção da norma IEC 60204-1.
Cinta de ligação para porta de painel Mantém um caminho de ligação protetora confiável quando as dobradiças podem apresentar baixa continuidade elétrica. Instale um condutor ou malha de proteção flexível verde e amarela entre a porta e a caixa fixa. Mantenha-o curto, protegido contra danos mecânicos e independente da fiação de sinal. Verifique se a fita é flexível, está firmemente fixada e não possui fios rompidos. Teste a continuidade com a porta totalmente aberta e fechada. IEC 60204-1; Prática de ligação entre invólucro e painel de máquinas.
Prensa-cabos e placas de prensa-cabos Mantém a continuidade da ligação onde os cabos entram em uma caixa metálica e pode ajudar a controlar a interferência eletromagnética. Utilize prensa-cabos metálicos ou condutores de ligação separados quando exigido pela caixa de proteção, construção do cabo e projeto de EMC. Certifique-se de que as placas de prensa-cabos permaneçam eletricamente conectadas após pintura ou manutenção. Verifique se a montagem da prensa-cabo está correta, limpe as superfícies de ligação e aperte as porcas de fixação. Confirme a continuidade da placa da prensa-cabo até o terminal PE principal. IEC 60204-1; série IEC 61439; IEC 60364-5-54.
Continuidade de ligação protetora Confirma que todas as partes condutoras expostas estão conectadas ao mesmo circuito de proteção e aterramento. Realize um teste de continuidade de baixa resistência entre o terminal PE e as partes condutoras acessíveis, incluindo portas, tampas, placas traseiras e seções removíveis. Utilize um instrumento de teste calibrado e documente a corrente de teste, a resistência medida, os pontos de teste, a data e a identificação do instrumento. O limite de aceitação deve seguir a norma aplicável, a especificação do projeto e as instruções do fabricante do equipamento. Requisitos de verificação da norma IEC 60204-1; normas de segurança locais.
Coordenação de Dispositivos de Proteção Garante que uma falha de aterramento produza corrente suficiente para o desligamento automático dentro do tempo necessário. Coordenar a impedância do caminho PE, a corrente de curto-circuito, as características do disjuntor ou fusível e o tempo de desconexão necessário. Uma baixa resistência medida por si só não comprova que o sistema de proteção esteja corretamente coordenado. Verificar a corrente de curto-circuito prevista, a impedância do circuito (quando aplicável), a capacidade nominal do dispositivo de proteção e as características de disparo. Manter os resultados no relatório de comissionamento. IEC 60364-4-41; IEC 60364-6; código nacional aplicável.
Blindagem funcional de aterramento e cabos Reduz a interferência eletromagnética e fornece uma referência para circuitos sensíveis de controle, instrumentação ou comunicação. Mantenha os requisitos de aterramento funcional distintos dos requisitos de aterramento de proteção. Conecte as blindagens dos cabos de acordo com o projeto de EMC do equipamento; não desconecte o PE para resolver problemas de ruído. Verificar a terminação da blindagem, o afastamento da fiação de alimentação, a ligação equipotencial nos pontos de entrada dos cabos e a conformidade com o projeto de EMC do sistema de controle. Normas IEC 60204-1; série IEC 61000; documentação de EMC de equipamentos.
Eletrodo de aterramento e ligação equipotencial Conecta o sistema de aterramento da instalação à terra e limita as diferenças de potencial entre estruturas condutoras expostas. O eletrodo de aterramento do painel normalmente se conecta à rede de proteção de aterramento da instalação. A configuração do eletrodo de aterramento e o dimensionamento dos condutores devem ser projetados de acordo com o solo, o nível de curto-circuito, a proteção contra raios e as normas locais. Meça e documente o desempenho do eletrodo ou do sistema de aterramento quando exigido pela norma de instalação. Não existe um valor de resistência universal adequado para todas as instalações industriais. IEC 60364-5-54; IEC 62305 onde se aplica a proteção contra raios; regulamentos locais.
Conexões, Torque e Controle de Corrosão Preserva a ligação de baixa impedância durante toda a vida útil do painel. Utilize terminais, arruelas serrilhadas ou acessórios de ligação adequados e aprovados. Aplique o torque especificado pelo fabricante e proteja instalações externas ou corrosivas contra umidade, oxidação e incompatibilidade galvânica. Registre os valores de torque quando necessário. Inspecione quanto a fixadores soltos, descoloração, corrosão, condutores danificados e modificações não autorizadas durante a manutenção. IEC 60204-1; série IEC 61439; instruções de instalação do fabricante.
Comissionamento e Verificação Periódica Confirma que o sistema de aterramento permanece seguro após a instalação, modificação ou manutenção. Realizar inspeção visual completa, testes de continuidade de aterramento de proteção e quaisquer testes de circuito de falha, isolamento ou funcionais necessários antes da energização. Repetir as inspeções em intervalos baseados em risco, ambiente e requisitos legais. Mantenha um registro de testes contendo a identificação do painel, os pontos de teste, os valores medidos, o status de calibração do instrumento, as ações corretivas e o técnico responsável. IEC 60364-6; IEC 60204-1; procedimentos de segurança do local.
Aviso de segurança Impede trabalhos perigosos em painéis energizados ou com isolamento inadequado. Antes de trabalhar nas conexões de aterramento, desenergize, isole, bloqueie e verifique a ausência de tensão. O aterramento não deve ser usado como substituto para isolamento ou bloqueio/etiquetagem. Confirme o isolamento com um instrumento de teste aprovado e siga o procedimento de segurança elétrica do local antes da inspeção ou modificação. Legislação aplicável de segurança elétrica e requisitos de bloqueio/etiquetagem do local.

Normas, componentes e requisitos para um sistema de aterramento seguro

Como fazer o aterramento correto em painéis industriais?

Um sistema de aterramento seguro começa no projeto, não na montagem. No Brasil, uma análise deve considerar a ABNT NBR 5410, a NR-10 e, conforme a aplicação, a IEC 60204-1 ou a IEC 61439. Essas referências orientam proteção contra choques, continuidade elétrica e capacidade de suportar correntes de falta.

O painel deve possuir barramento de proteção, condutor PE dimensionado e ligações equipotenciais confiáveis. Portas, placas metálicas e trilhos precisam manter continuidade, mesmo pintura após ou manutenção. Esquemas inadequados podem criar resistência invisível. Sem improvisos. O condutor de proteção não deve ser usado como retorno de carga. A separação entre neutro e terra também precisa seguir o esquema elétrico definido.

Na prática, o dimensionamento depende da corrente de curto-circuito, do tempo de atuação da proteção, da seção dos cabos e das condições ambientais. Um erro comum é avaliado apenas na resistência do eletrodo. Essa medição, sozinha, não comprova a segurança do painel. É necessário testar continuidade, abertura, isolamento e equipotencialidade com instrumentos calibrados. Registre os resultados e identifique cada conexão. Vale revisar o projeto após alterações de campo; cabos estendidos às pressas costumam revelar falhas que o desenho original não é anterior.

Como aterrar painéis industriais corretamente

Seção transversal mínima do condutor de proteção de terra, de acordo com a regra de dimensionamento simplificada da norma IEC 60364-5-54: para condutores de fase até 16 mm², o condutor de proteção tem a mesma seção transversal; de 16 a 35 mm², a seção transversal mínima é de 16 mm²; acima de 35 mm², a seção transversal mínima é pelo menos metade da seção transversal do condutor de fase.

O dimensionamento final do condutor também deve levar em consideração a corrente de curto-circuito prevista, o tempo de desconexão do dispositivo de proteção, o método de instalação, a proteção mecânica, a continuidade da ligação equipotencial e as normas elétricas locais aplicáveis.

Dimensionamento do condutor e escolha dos pontos de conexão

Em painéis industriais, o condutor de proteção deve ser dimensionado pelo risco real da instalação, não pela aparência do cabo. A seção depende da corrente de falta, do tempo de atuação da proteção e da capacidade térmica do condutor. Também devem ser consideradas as regras aplicáveis, como a ABNT NBR 5410 , a ABNT NBR 14039 e os requisitos de segurança da NR-10 .

Não existe uma seção universal. Em muitos projetos, o cálculo adiabático oferece uma referência mais confiável. Quando esse cálculo não estiver disponível, as tabelas normativas podem orientar, mas desativar a conferência. Um condutor de cobre mal dimensionado pode aquecer durante uma falha. Isso é grave.

O profissional responsável deve verificar curto-circuito presumido , dispositivo de proteção e tempo de desligamento .

A barra principal de terra deve ficar acessível e ligada ao ponto de equipotencialização da instalação. A carcaça do painel, a placa de montagem e as portas metálicas precisam ter conexões próprias. Não confie apenas nas dobradiças. Use trançados flexíveis em portas móveis, com terminais firmes e superfícies sem tinta no contato.

Arruelas dentadas ajudam, mas não corrigem uma união mal apertada. Depois da montagem, faça o ensaio de continuidade com o instrumento adequado, inspecione o torque e registre os resultados. A resistência do eletrodo, sozinha, não prova que todas as partes metálicas estejam protegidas.

Já encontrei placas bem calculadas, porém com um único parafuso frouxo. Esse detalhe merece revisão.

Etapas para instalar corretamente o aterramento no painel

Como fazer o aterramento correto em painéis industriais? A instalação começa com o circuito desenergizado, bloqueado e sinalizado. Confirme a ausência de tensão com instrumento testado. Depois, identifique o barramento de proteção, o condutor PE e os pontos metálicos do gabinete.

O condutor de proteção deve ter seção definida pelo projeto e pela ABNT NBR 5410. Em máquinas, a IEC 60204-1 orienta a continuidade entre massas metálicas e o circuito de proteção. Remova tinta nas áreas de contato, use conexões firmes e proteja o ponto contra corrosão. Parece simples, mas esse detalhe costuma falhar.

Ligue o gabinete, a porta, a placa de montagem e as estruturas próximas ao barramento PE. Não use o neutro como substituto. Faça ensaio de continuidade, abertura controlada e medição de resistência do sistema conforme o esquema de aterramento adotado. Um valor baixo, isoladamente, não prova segurança. O relatório precisa do instrumento registrador, dados, pontos medidos e condições do ensaio. Segundo dados de 2023 do Observatório de Segurança e Saúde no Trabalho, foram registrados 499.955 acidentes ocupacionais e 2.888 mortes no Brasil. O aterramento não elimina todos os riscos, mas reduz caminhos perigosos para correntes de falha. A revisão por profissionais habilitados ainda é necessária, especialmente quando há inversores, filtros ou longos cabos. Pequenas imperfeições de montagem merecem correção antes da energização.

Inspeção, medição e manutenção periódica do sistema de aterramento

Em painéis industriais, o aterramento correto começa com uma inspeção detalhada. O técnico deve verificar condutores, barramentos, conexões e sinais de corrosão. Cabos soltos podem aquecer durante uma falha. Conexões oxidadas também elevam a impedância do circuito.

A medição precisa seguir um procedimento documentado. Utilize instrumentos calibrados e registre a continuidade do condutor de proteção. Meça a resistência do sistema conforme o projeto e as normas técnicas aplicáveis. Compare os resultados com históricos anteriores. Um valor aceitável hoje não garante estabilidade amanhã. Esse é um ponto frequentemente ignorado.

Pequenos detalhes fazem diferença. Aperte terminais com torque adequado. Proteja conexões expostas contra umidade e contaminação. Durante a manutenção, observe marcas de aquecimento, ruídos prejudiciais e alterações no isolamento. A equipe deve trabalhar com capacitação comprovada e procedimentos de segurança. Também é prudente verificar o sistema após ampliações, alterações no solo ou descargas atmosféricas. Às vezes, uma inspeção visual parece suficiente. Não é. Relatórios incompletos dificultam decisões futuras e podem ocultar falhas repetidas. Avaliações periódicas para tornar o aterramento mais previsível e confiável.

FAQS

Qual é a função do aterramento em um painel industrial?

Ele cria um caminho controlado para correntes de falha. Ajuda a proteger pessoas, máquinas e sistemas de controle. Sem esse caminho, uma carcaça metálica pode continuar energizada.

Quais partes metálicas precisam ser aterradas?

A carcaça, a placa de montagem, as portas e as partes removíveis precisam ter continuidade elétrica. As dobradiças não devem ser usadas como única conexão. Use trançados flexíveis em portas móveis.

A resistência do eletrodo comprova todo o aterramento?

Não. Essa medição, sozinha, não confirma a proteção das partes metálicas. Também é necessário testar continuidade, abertura e identificação dos condutores. Uma medição isolada engana.

Como escolher a seção do condutor de proteção?

A seção depende da corrente de falta, do tempo de desligamento e da capacidade térmica. O cálculo deve considerar o curto-circuito presumido e a proteção instalada. Um cabo grosso pode parecer seguro, mas não substitui o dimensionamento.

Como conectar corretamente as portas do painel?

Use trançados flexíveis, terminais firmes e superfícies metálicas sem tinta no ponto de contato. Não confie apenas nos parafusos das dobradiças. Verifique o aperto depois da montagem.

A tinta e a oxidação podem afetar o aterramento?

Sim. Tinta, oxidação e sujeira podem interromper a continuidade elétrica. Limpe as superfícies de contato antes da conexão. Depois, faça um ensaio com instrumento apropriado.

Que cuidados são necessários antes de energizar o painel?

Um profissional habilitado deve verificar continuidade, identificação e conexões. Os testes precisam gerar registros rastreáveis. Também é importante inspecionar o torque dos terminais.

Inversores e cabos longos exigem atenção adicional?

Sim. Eles podem aumentar interferências eletromagnéticas e afetar sinais sensíveis. O aterramento deve ser analisado junto com o layout e o percurso dos cabos. Aplicar uma regra sem avaliar o ambiente pode ser insuficiente.

O aterramento precisa ser revisado após a instalação?

Sim. Vibração, calor e corrosão podem alterar as conexões com o tempo. Durante a manutenção, revise terminais, trançados e pontos equipotenciais. Um único parafuso frouxo já merece atenção.

Conclusion

O aterramento correto em painéis industriais é essencial para proteger pessoas, equipamentos e processos contra choques elétricos, falhas de isolamento, surtos e interferências eletromagnéticas. Por que o aterramento adequado do sistema não é negociável para painéis de controle industriais, deve-se orientar todo o projeto, pois uma conexão específica pode comprometer a segurança e a continuidade operacional. O sistema deve seguir as normas técnicas aplicáveis, utilizando condutores, barramentos, conectores e pontos de conexão compatíveis, além de garantir baixa impedância e continuidade elétrica.

O dimensionamento do condutor deve considerar a corrente de falta, o tempo de atuação das proteções, o material empregado e as características do painel. A instalação inclui a conexão das partes metálicas, da porta, da placa de montagem e dos circuitos que desativam referência ao potencial de terra. Após a montagem, é necessário realizar inspeções visuais, testes de continuidade, intensidade de resistência e verificações de abertura. Registros periódicos e manutenção preventiva ajudam a identificar corrosão, cabos danificados ou conexões frouxas, mantendo o sistema seguro e confiável ao longo do tempo.
