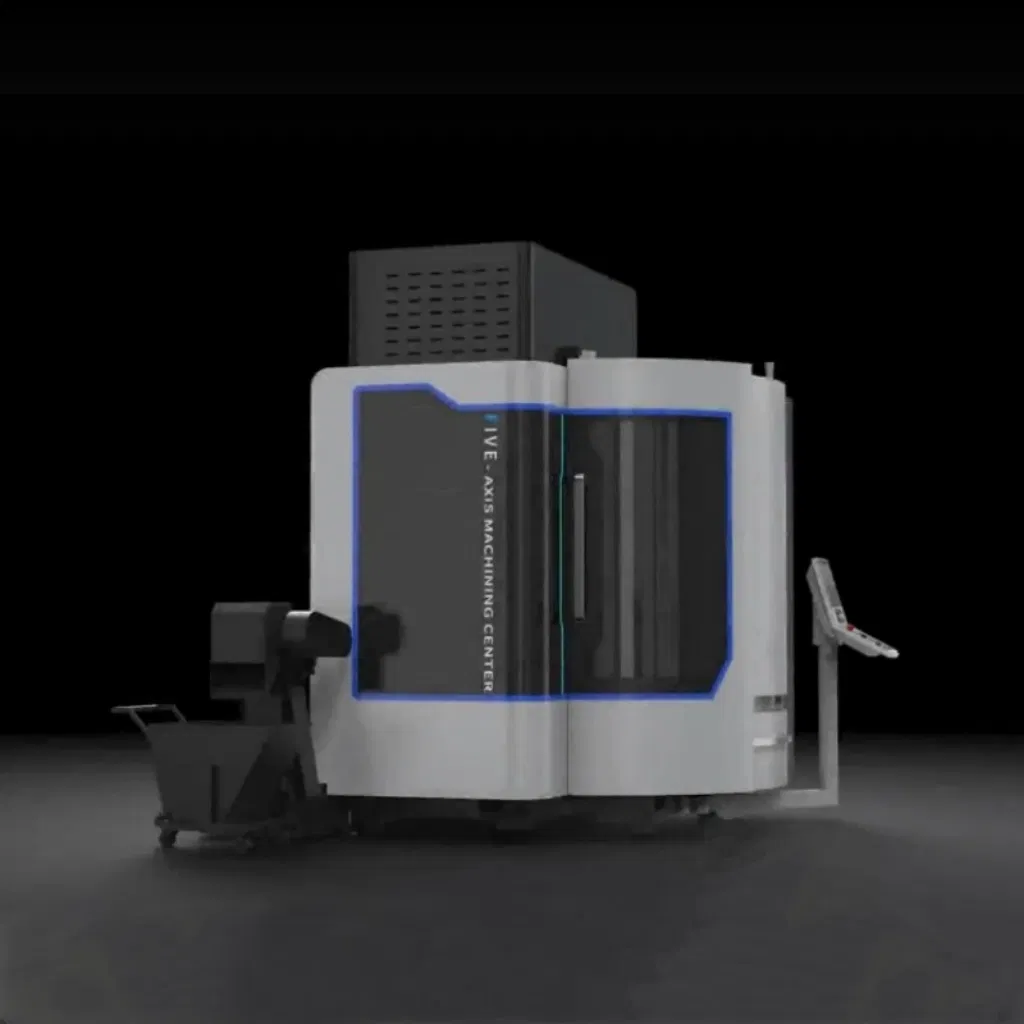

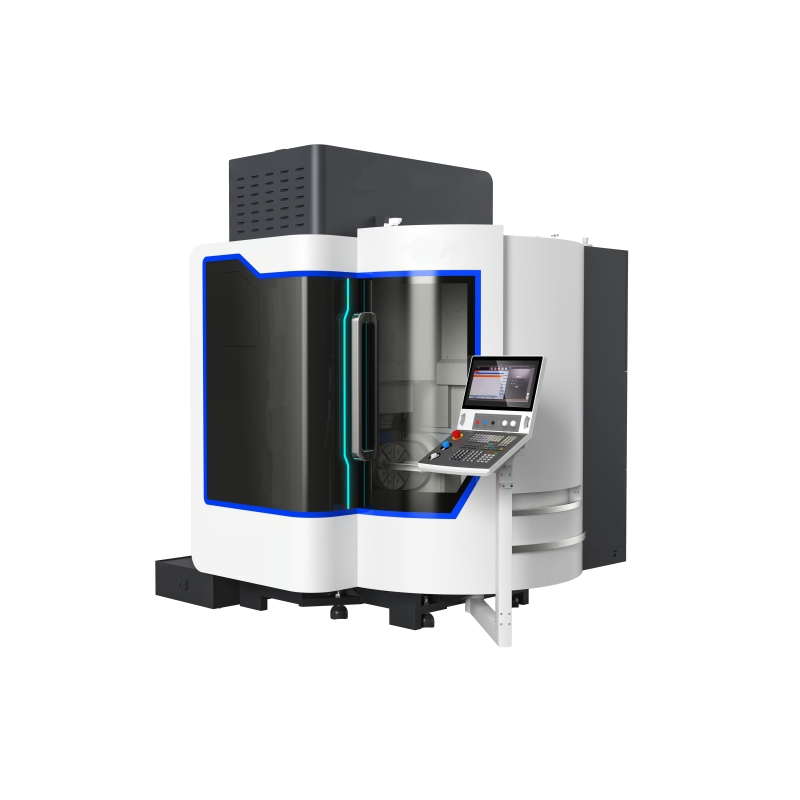

HCNT-F200U Centro de Usinagem Vertical Simultânea de Cinco Eixos

Costumização:	Disponível
Serviço pós-venda:	garantia de doze meses
Garantia:	garantia de doze meses

Visão Geral

N ° de ModeloHCNT-F200U

AplicaçãoMetal

ProcessoCorte Metal CNC

Método MovimentoControle Linear

Método de ControleMalha Fechada

Controle NuméricoCNC / MNC

Precisão0,02 ~ 0,03 mm

ClassificaçãoAlta Qualidade

CertificaçãoCE, ISO 9001

CondiçãoNova

Velocidade do Veio30,000 r/min

Cone do VeioHSK E40

Mesa de Trabalhoφ260 mm

Carga Máx.30 kg

OrigemChina

O tamanho da embalagem e o peso bruto indicados destinam-se apenas a referência; as dimensões e o peso reais dependem do produto específico enviado.

Descrição de Produto

HCNT-F200U

Alta velocidade alta precisão alta eficiência

Funcionalidades e Tecnologias

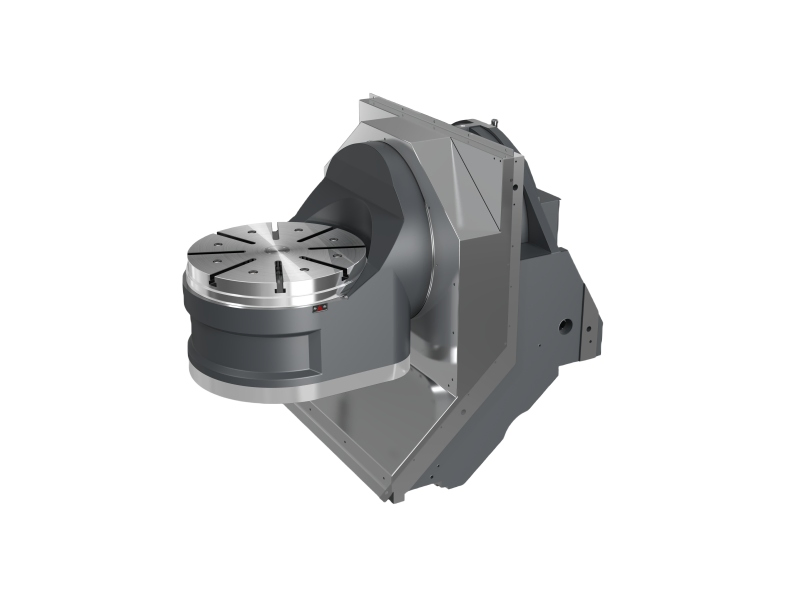

Mesa rotativa DD de alta precisão baseada em tecnologia avançada e sistema CNC original de cinco eixos.
Design industrial otimizado para uma excelente interação homem-máquina, garantindo operação limpa, segura e intuitiva.

HCNT-F200U Centro de Usinagem Vertical Simultânea de Cinco Eixos

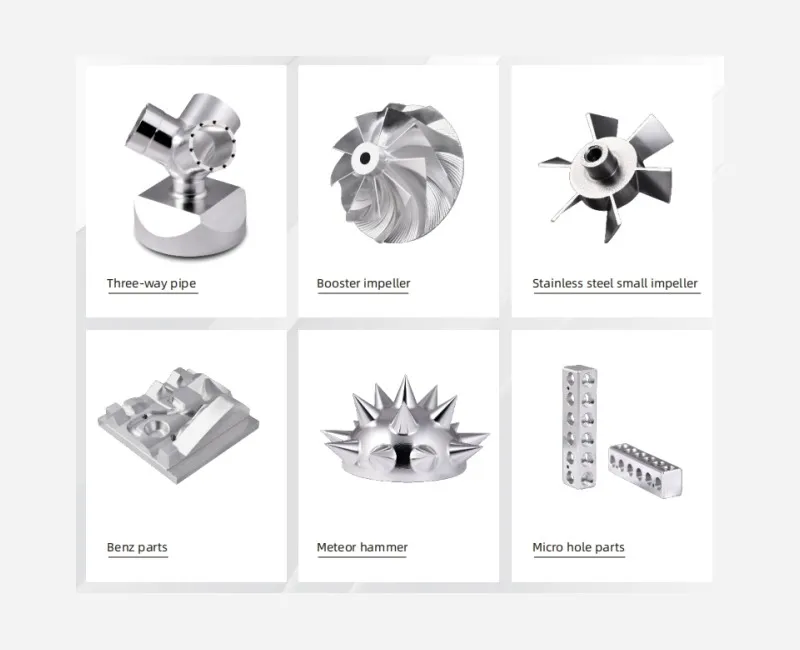

Campos de Aplicação Diversificados

Impulsores Moldes de precisão Dispositivos médicos Peças automatizadas Peças aeroespaciais Fundição de solda

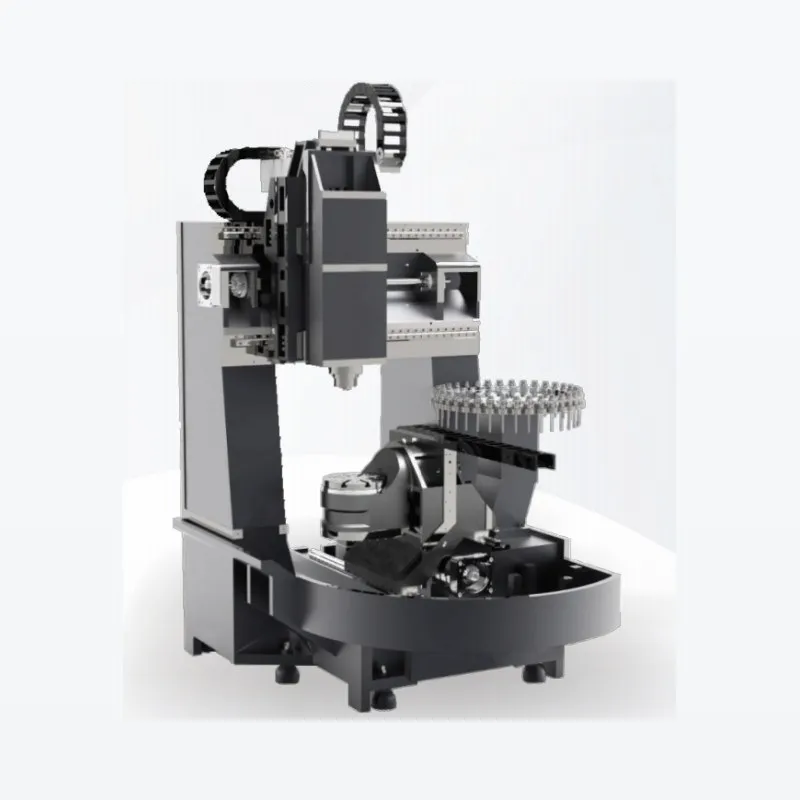

Estrutura e Configuração

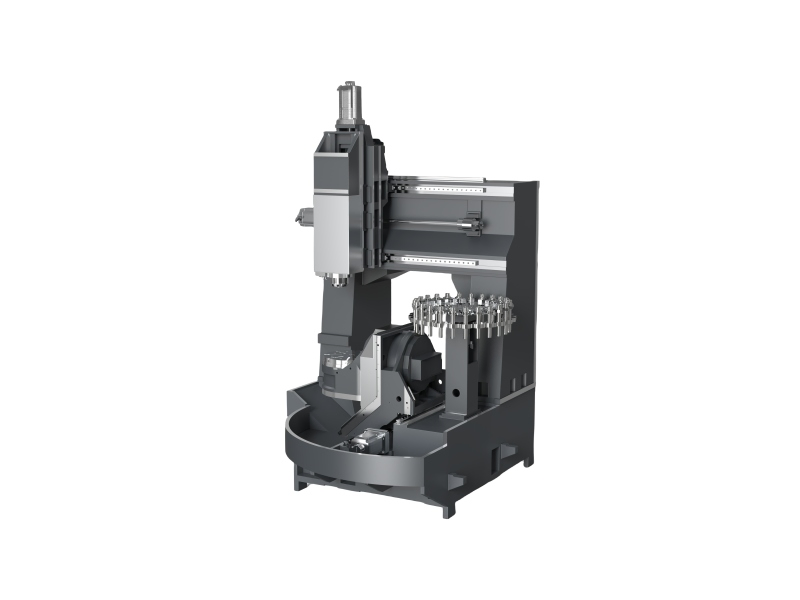

A estrutura principal adota um design tipo portal em forma de O de alta rigidez, proporcionando menor distância entre o eixo e a travessa. A base é feita de ferro fundido cinzento de alta qualidade, garantindo alta absorção de vibrações e estabilidade estrutural contínua.

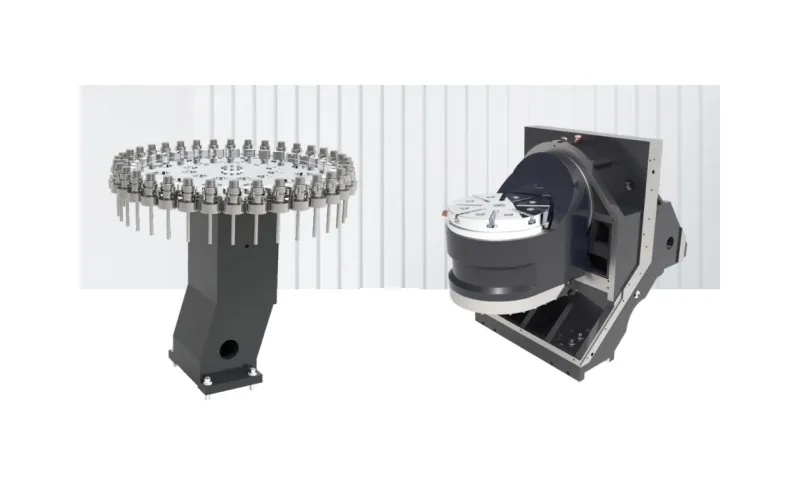

Configurações de Processamento Avançado

Magazine de ferramentas: Equipado com trocador de ferramentas em formato de guarda-chuva de 30 posições (30T).
Capacidade do Eixo B/C: Mesa rotativa de alta rigidez acionada por motor torque com refrigeração líquida integrada, com velocidade máxima de 50 r/min.

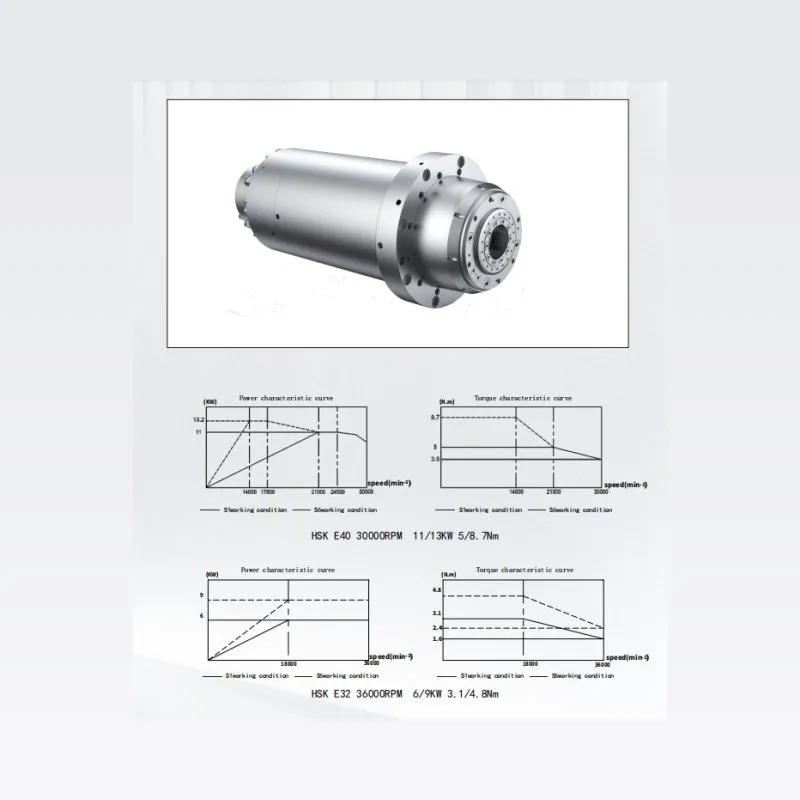

Modelos de Fuso Opcionais

Parâmetros e Dimensões

Configuração	Unidade	HCNT-F200U
Curso do eixo X/Y/Z	mm	500/280/300
Gama de rotação do eixo B	°	30 a -120
Intervalo de rotação do eixo C	°	360
Distância entre fuso e mesa	mm	100-400
Tamanho da mesa de trabalho	mm	Φ260
Carga máx. na mesa de trabalho	kg	30
Ranhura em T	mm	8-14 * 45 ° (distribuição média)
Velocidade rápida do eixo X/Y/Z	mm/min	24000
Velocidade rotativa do eixo B/C	r/min	50/50
Precisão de posicionamento X/Y/Z	mm	0.006/0.006/0.006 (VDI 3441)
Precisão de repetição X/Y/Z	mm	0.004/0.004/0.004 (VDI 3441)
Precisão de posicionamento B/C	seg	8/8 (VDI 3441)
Motor do veio	KW	11/19
Binário do motor do veio (S1/S6)	N.m	5/8.7
Velocidade do veio	r/min	0-30000
Especificação da ferramenta	/	HSK E40
Sistema de controlo	/	Siemens SINUMERIK ONE
Dimensões (C * L * A)	mm	3200x4000x2700

Configuração Técnica Adicional

Descrição do Recurso	Disponibilidade
Corpo da máquina fabricado em ferro fundido	√
Guia linear do rolo THK/INA	√
Parafuso de alta velocidade NSK	√
Mesa rotativa DD de transmissão directa	√
Cobertura de proteção total de chapa metálica	√
Painel de funcionamento inteligente (monitor de 18.5")	√
Eixo do motor de alta velocidade HSK E40 30000rpm	√
Suporte de ferramentas com 30 posições	√
Ar condicionado para compartimento eléctrico	√
Transportador de aparas de raspador	√
Sistema de lubrificação automática	√
Régua gradativa linear de três eixos	○
Ferramenta de ajuste de laser hexagonal	○

√ Configuração padrão | ○ Configuração opcional

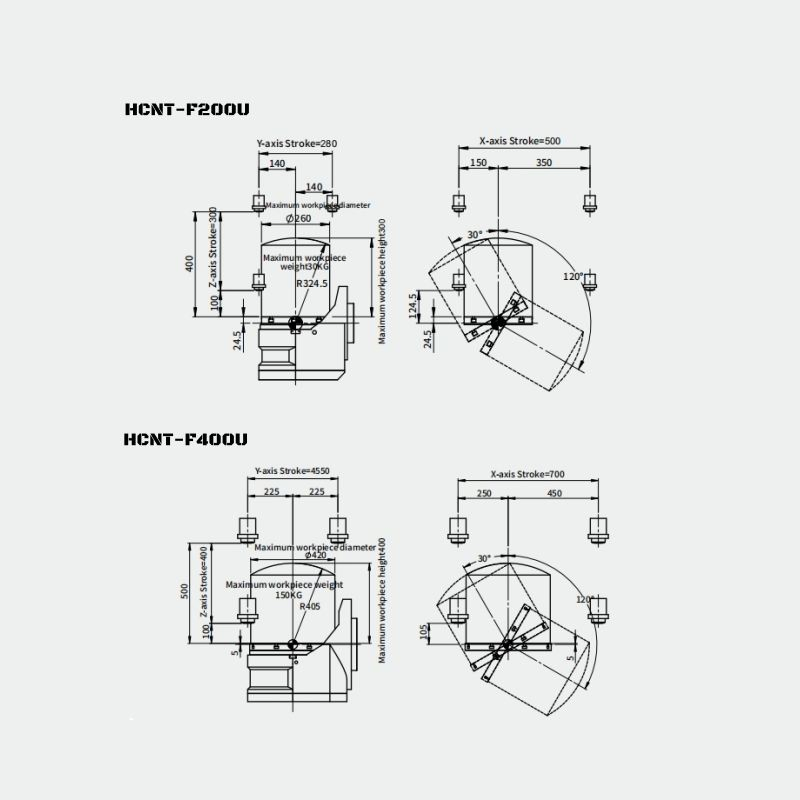

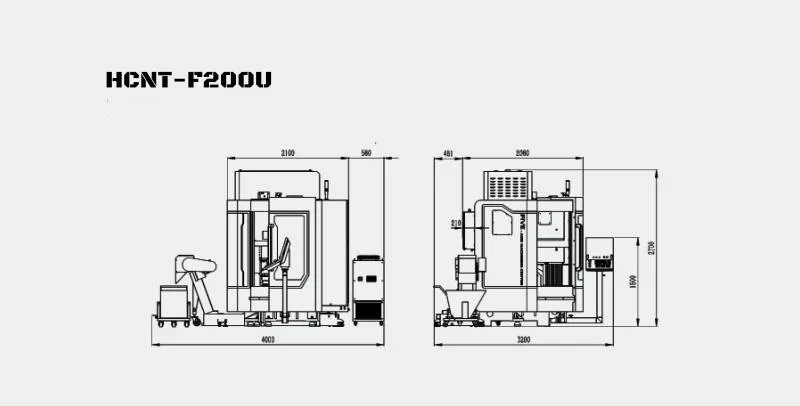

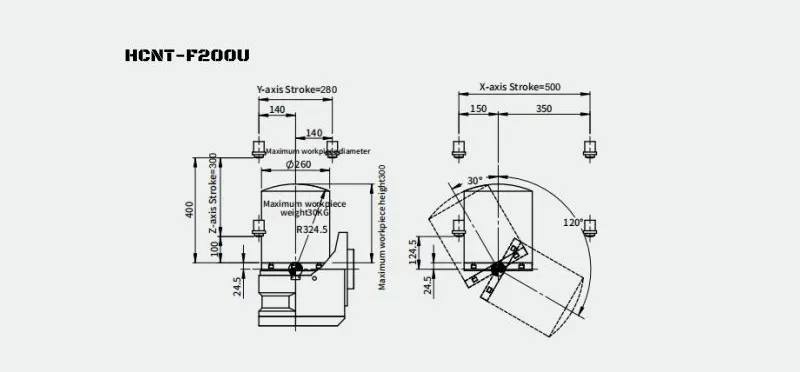

Diagrama de Gama & Desenho Dimensional

Perguntas Frequentes (FAQ)

1. Quais são as principais vantagens tecnológicas da máquina HCNT-F200U?

R: A máquina integra tecnologia de ponta com uma mesa rotativa de acionamento direto (DD) de alta precisão e o sistema de controle original Siemens de cinco eixos, sendo ideal para peças complexas e de alta exigência mecânica.

2. Quais os tipos de processos e equipamentos em que somos especializados?

R: Somos especialistas em soluções de Torneamento CNC, Centros de Usinagem Vertical (VMC), Centros de Usinagem Horizontal (HMC), gantry e tecnologias de usinagem simultânea de cinco eixos.

3. Quais são os termos comerciais aceitos para fornecimento?

R: Nossos termos de comércio padrão incluem opções flexíveis como EXW, FOB, CFR e CIF.

4. Como posso obter orientação para selecionar a máquina ideal?

R: Caso não tenha os parâmetros definidos, você pode fornecer dados da peça de trabalho, material a usinar, dimensões e os requisitos de processamento desejados. Nossa equipe técnica identificará a opção mais econômica e produtiva.

5. Quais são as condições de pagamento aplicáveis?

R: A condição padrão de pagamento é sinal de 30% via T/T no fechamento do pedido e os 70% restantes quitados antes do envio final.

6. Como funciona a garantia e o suporte de peças de reposição?

R: Fornecemos um ano de garantia total. Peças que apresentem falha em condições normais de operação (sem erro operacional do usuário) serão enviadas e substituídas sem custos de peça.
