Usina de energia, petroquímica, industrial, comercial
Pacote de Transporte
Exportar caixa de contraplacado
Especificação
380V/400V 630A-4000A, 50kA/80kA, IP30/IP40
Descrição de Produto

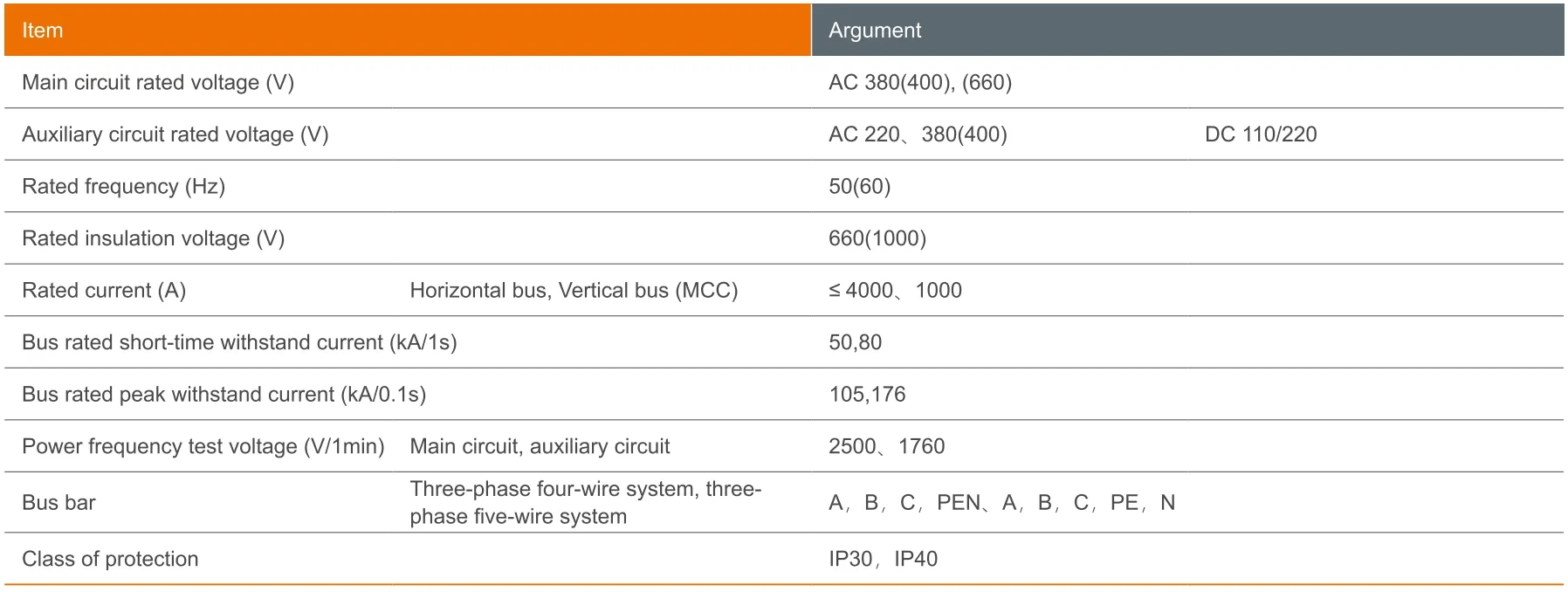

Parâmetro Básico
Modelo de Identificação
Descrição Geral do Produto

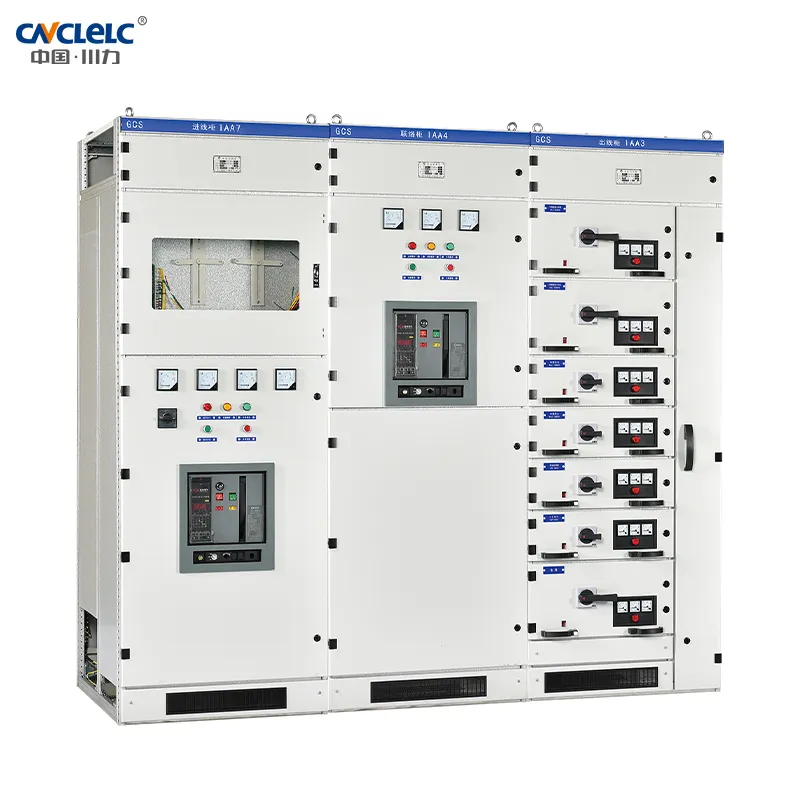

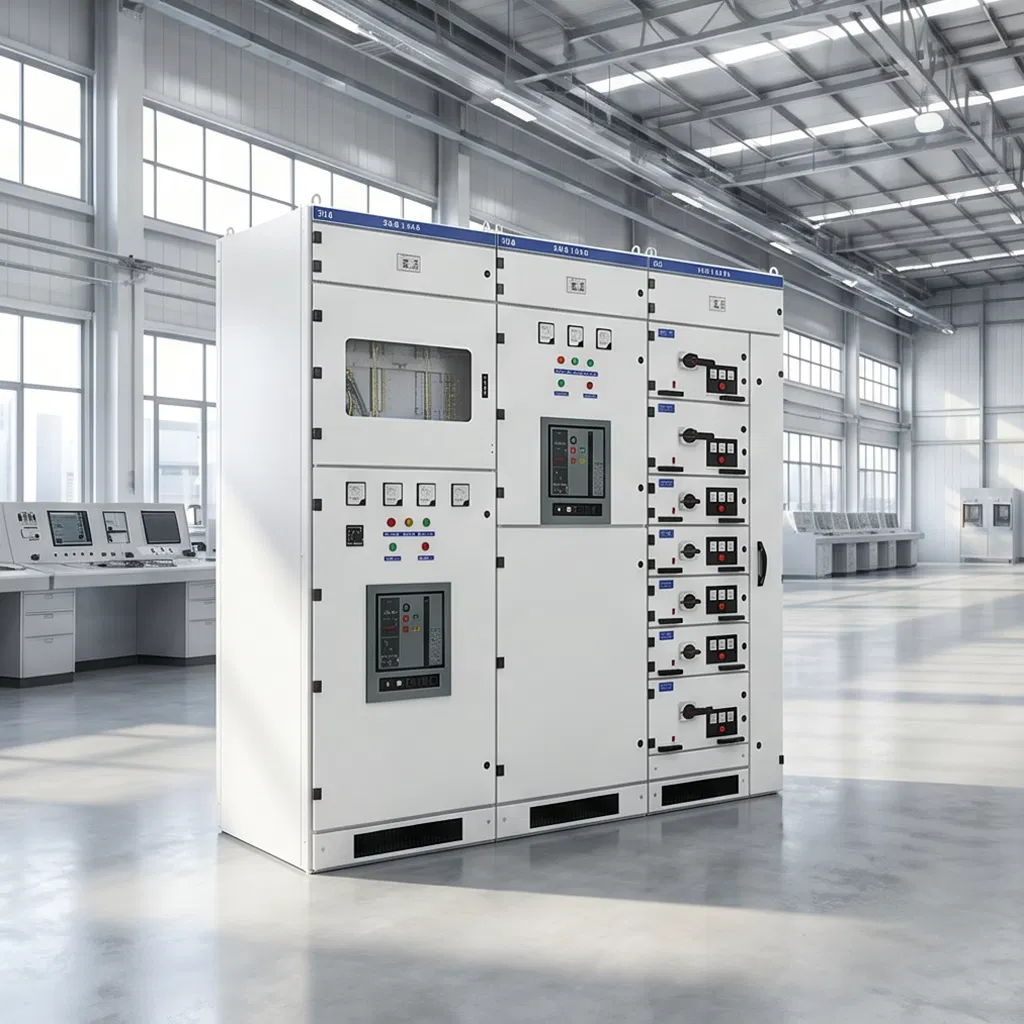

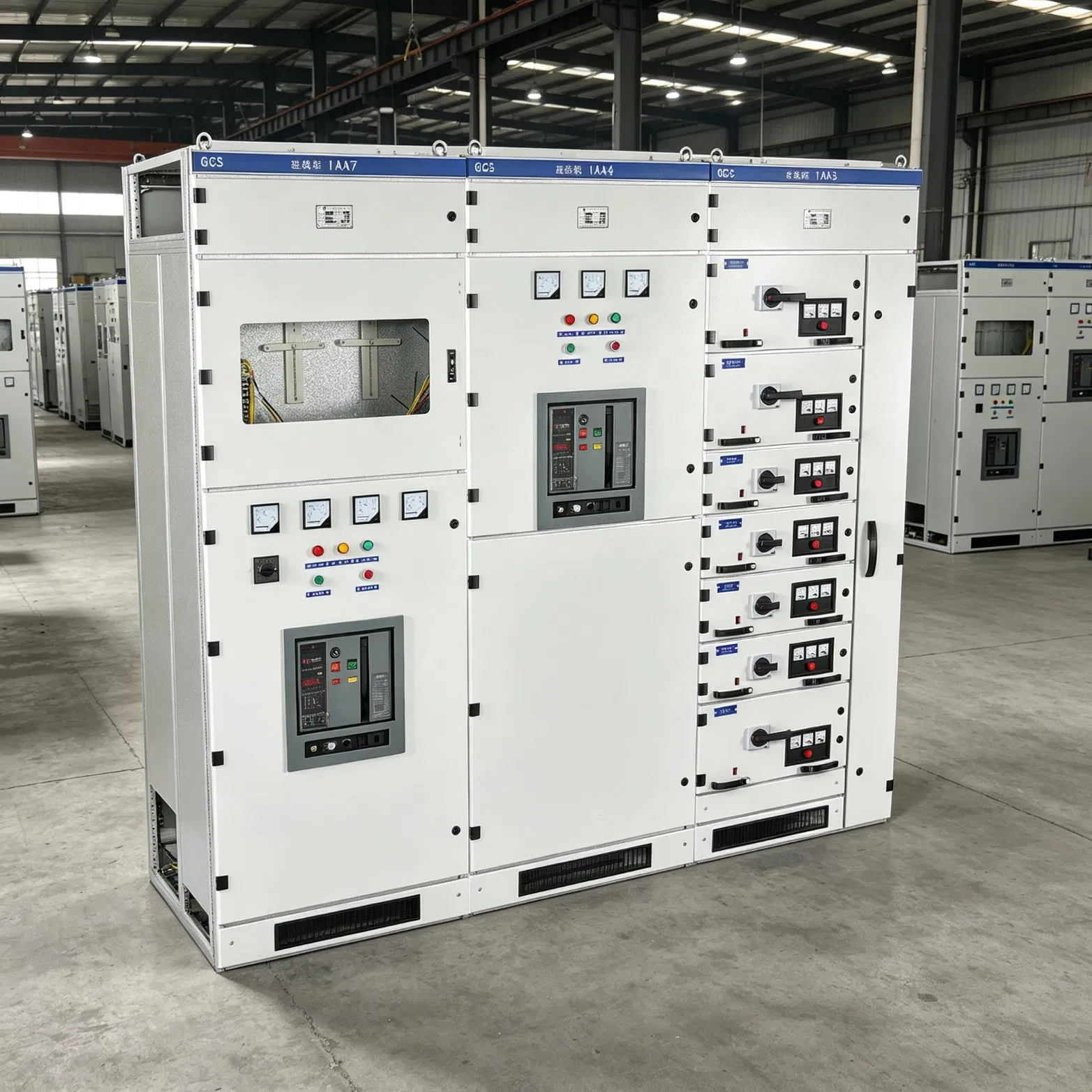

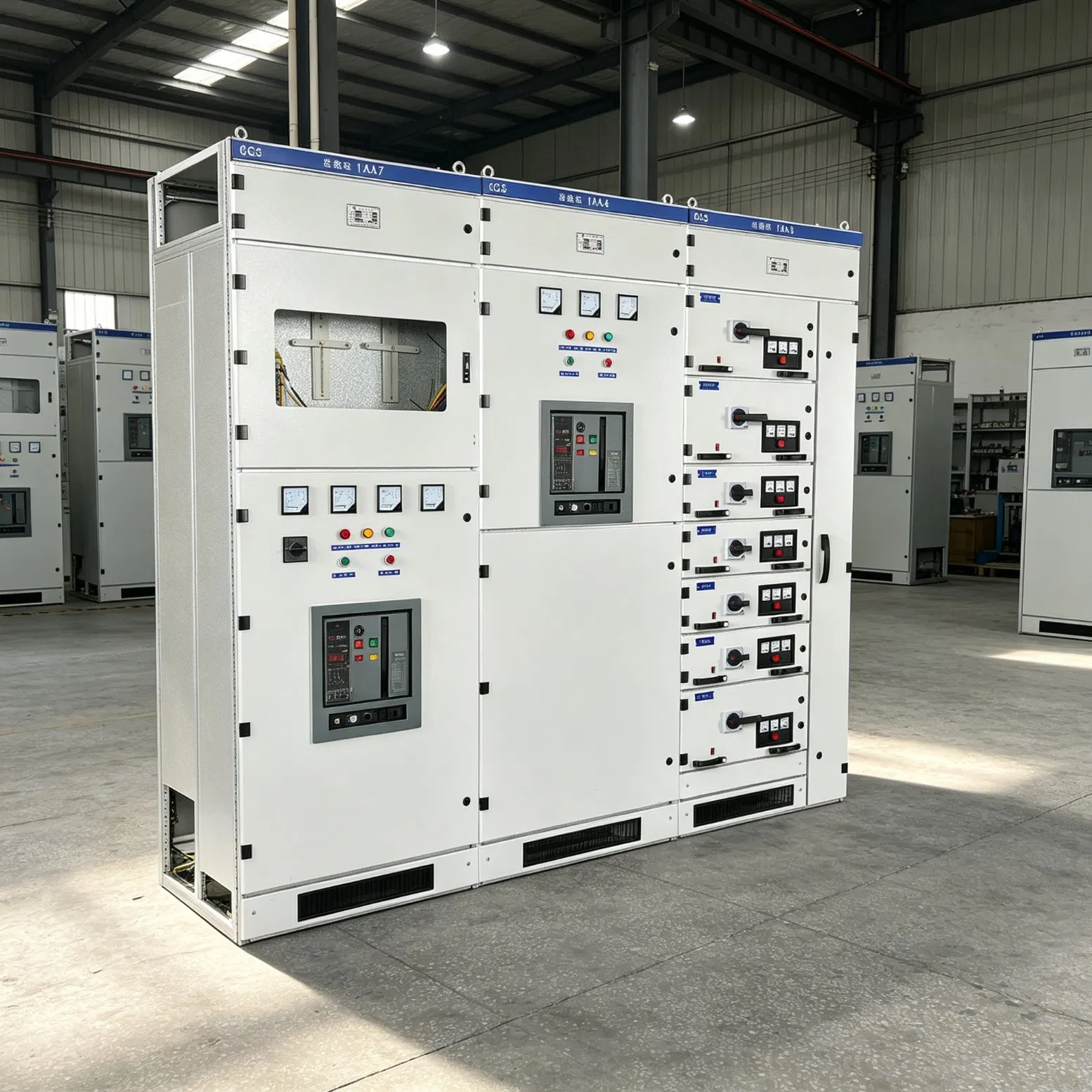

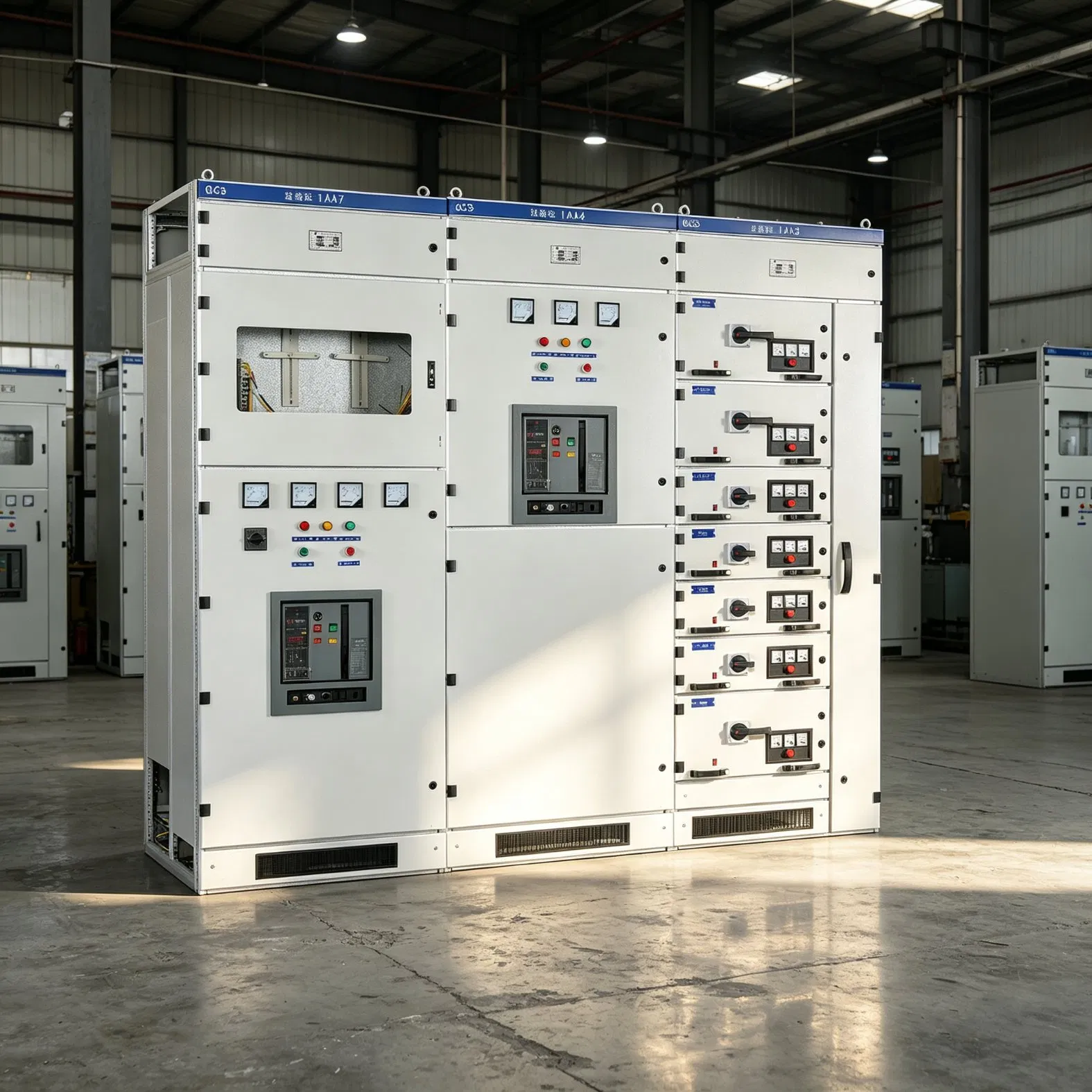

GCS Central de Controle de Motores e Painéis de Distribuição de Baixa Tensão
O comutador de baixa tensão GCS é ideal para centrais eléctricas, petróleo, produtos químicos, metalurgia, têxteis, e edifícios altos. Adequado para grandes centrais eléctricas e sistemas petroquímicos que necessitem de elevada automatização e interface informática, funciona a uma frequência CA trifásica de 50 (60) Hz.
A tensão nominal de funcionamento é de 380 V (400 V), (660 V), com corrente nominal igual ou inferior a 4000 A. Serve para distribuição de potência, controlo do motor e compensação de potência reativa.
O dispositivo foi projetado para atender aos requisitos de alta capacidade de interrupção, estabilidade térmica dinâmica aprimorada e configuração estrutural altamente flexível para diversos cenários industriais.
Índice de Desempenho e Critérios de Design
O design do dispositivo atende a esses critérios normativos:
IEC439-1 - Equipamento de controlo e de comutação de baixa tensão
GB7251 - Comutador de baixa tensão
ZBK360001 - Aparelhagem amovível de baixa tensão
Estrutura Primária
Estrutura principal de aço de seção aberta 8MF com orifícios de instalação (20 mm, 100 mm, Φ9.2mm) para instalação flexível;
O conjunto da estrutura principal oferece opções completas de montagem e estrutura soldada por peças;
Cada sala de funções está isolada, com compartimentos para unidade de função, barra de barramento e cabo, garantindo a funcionalidade independente;
A linha principal de barramento Ice Flat aumenta a resistência elétrica do barramento, garantindo alta resistência a curto-circuito;
O design do compartimento do cabo permite a entrada e saída convenientes do cabo.
Tamanho do armário universal conforme especificações técnicas padrão.
Perguntas Frequentes (FAQ)
1. Qual é a principal aplicação do comutador de baixa tensão GCS?
O sistema GCS é ideal para centrais eléctricas, refinarias de petróleo, indústrias petroquímicas, metalurgia, têxteis e edifícios de grande porte. É recomendado para sistemas que exigem um alto nível de automação e interface computadorizada.
2. Quais são as especificações elétricas suportadas pelo sistema GCS?
O comutador opera na frequência de 50 (60) Hz, com tensão nominal de 380V, 400V ou 660V, e suporta uma corrente nominal que varia de 630A até 4000A com correntes limite de 50kA/80kA.
3. Quais padrões e regulamentações internacionais este painel atende?
O projeto e fabricação do dispositivo atendem rigorosamente aos padrões internacionais IEC439-1 (Equipamento de controlo e de comutação de baixa tensão), bem como os padrões GB7251 e ZBK360001.
4. Como é projetado o isolamento e a estrutura do painel?
A estrutura principal é fabricada em aço de seção aberta tipo 8MF. Cada sala funcional é completamente isolada, separando os compartimentos das unidades funcionais, das barras de barramento e dos cabos, proporcionando máxima segurança e facilidade de manutenção.
5. Quais são as classes de proteção física oferecidas?
O sistema de baixa tensão GCS possui opções de classe de proteção IP30 e IP40, garantindo segurança contra a entrada de objetos sólidos e poeira conforme a aplicação exigida.
