Descrição:

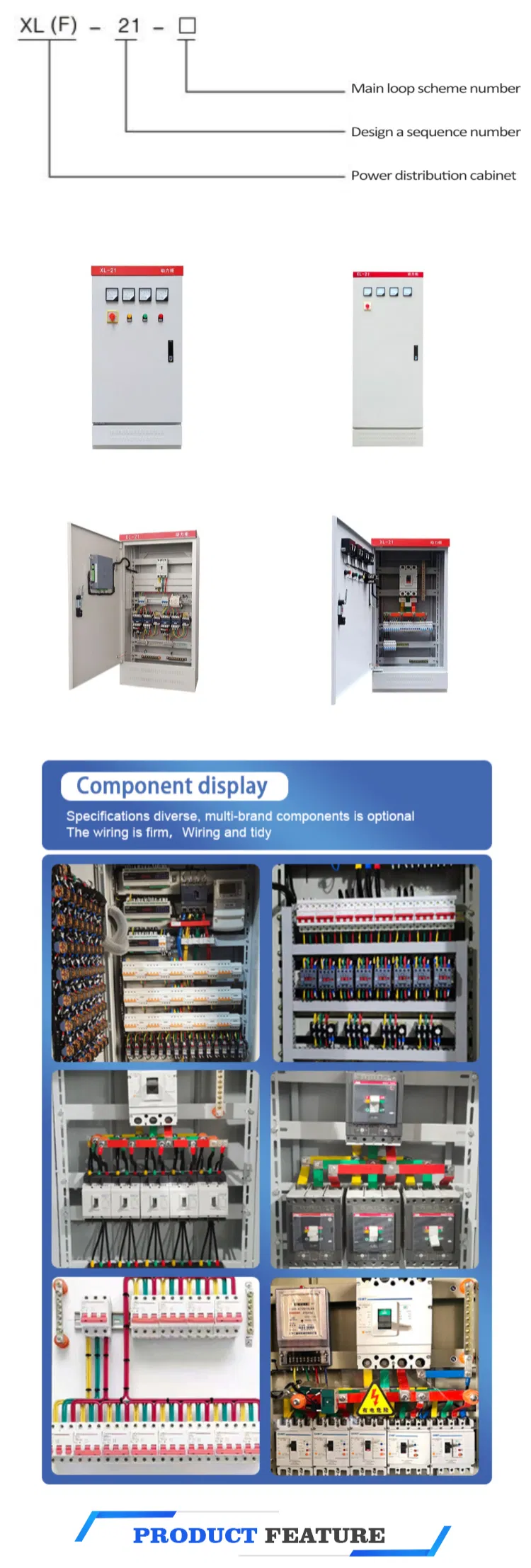

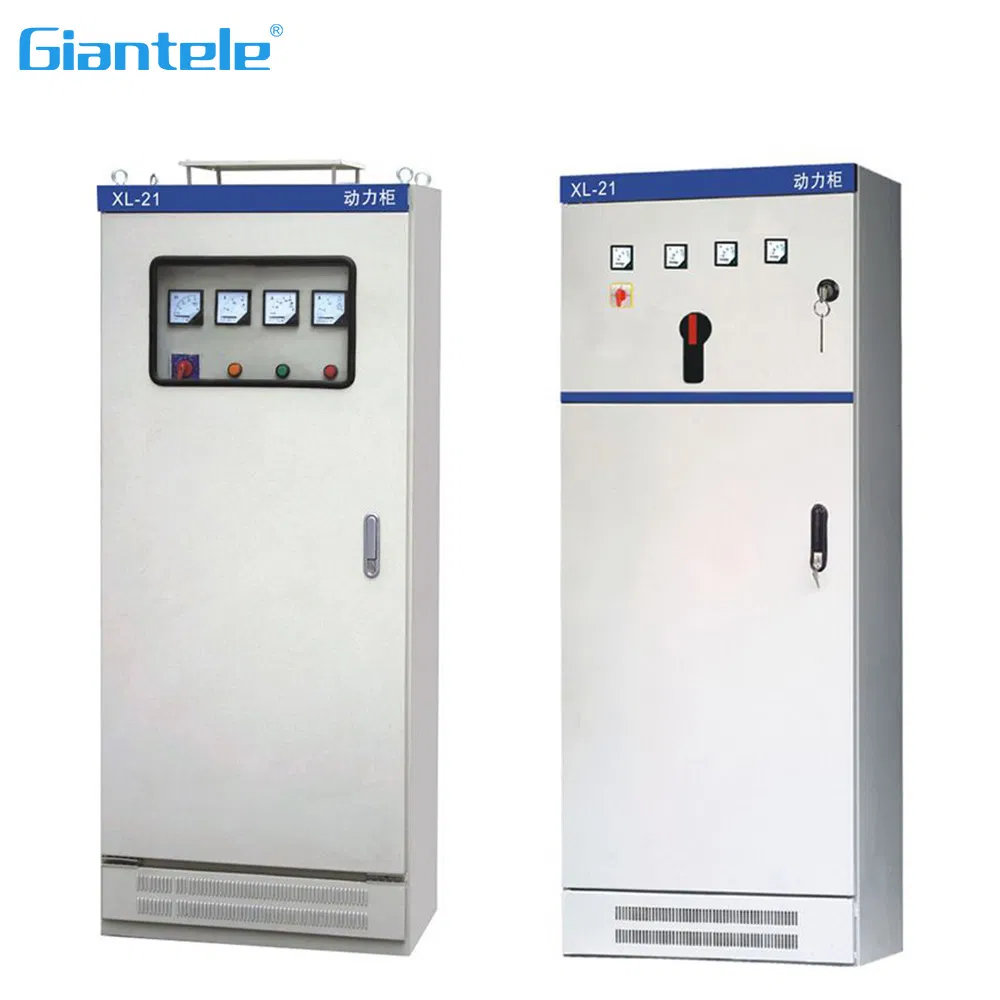

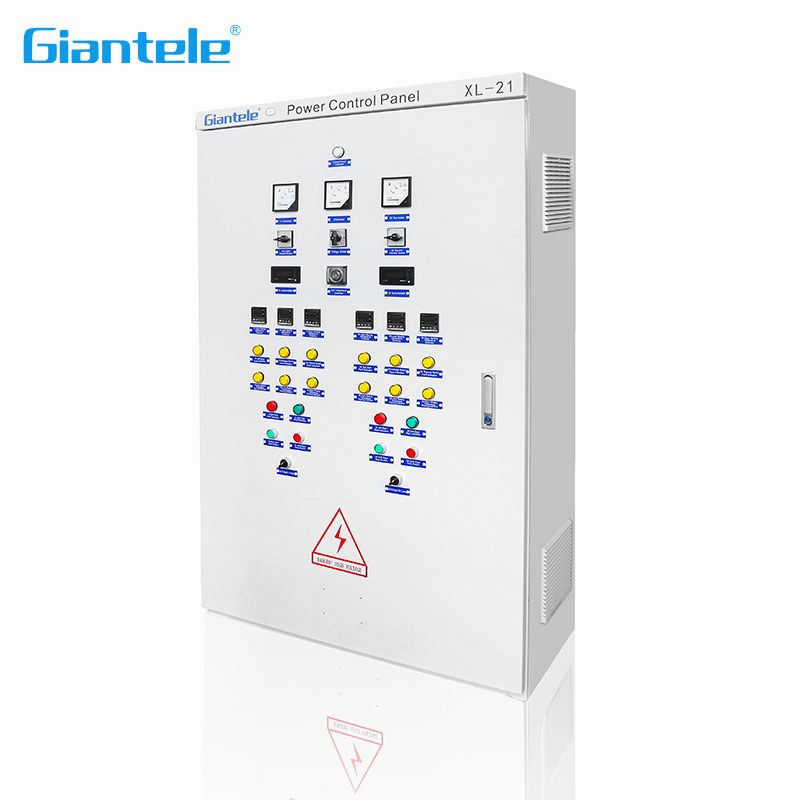

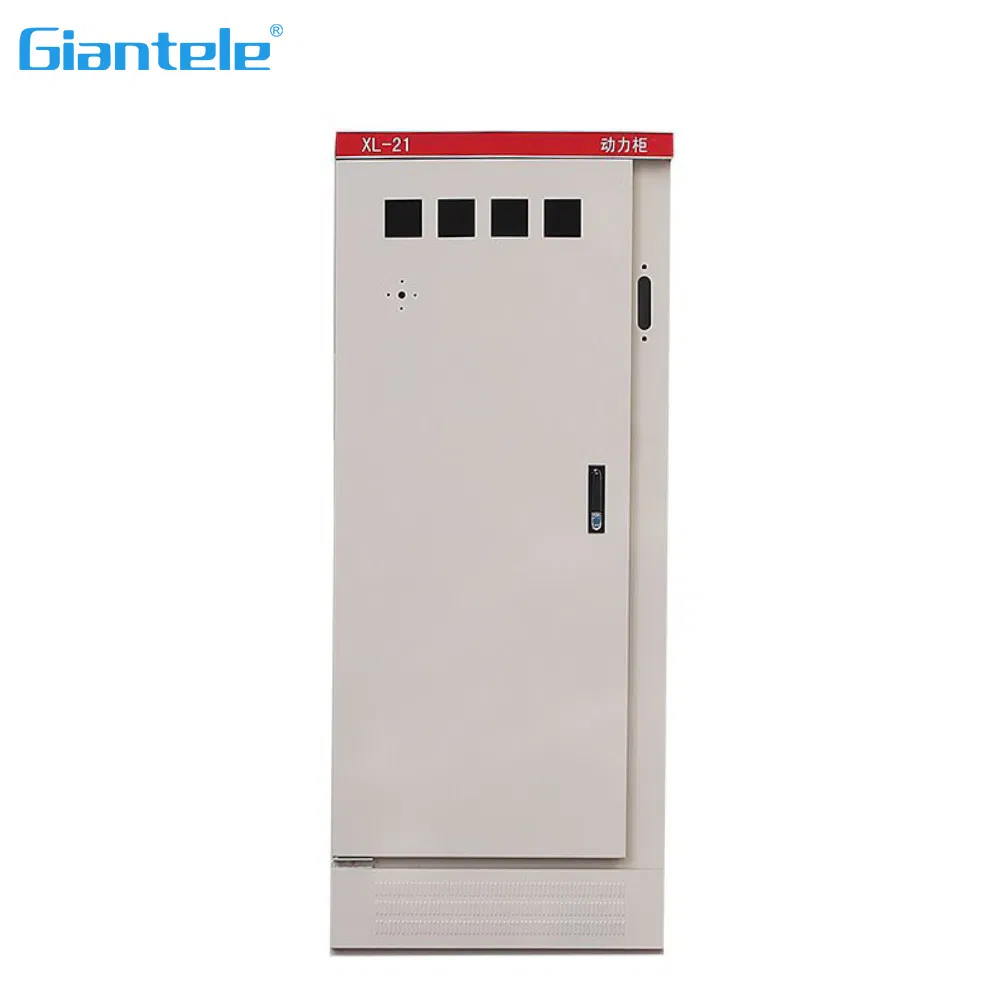

O painel de alimentação do tipo fechado XL-21X LV pode ser utilizado em sistemas CA 500V ou mais baixos de três fios trifásicos, trifásicos, de quatro fios trifásicos, de cinco fios trifásicos para empresas de produção de electricidade e de minas, também para a alimentação, iluminação e distribuição. O painel de alimentação de baixa tensão do tipo XL-21 tem um esquema de distribuição flexível, combinação prática, bom desempenho prático, nova estrutura e etc.

• O desempenho eléctrico principal deve estar em conformidade total com os regulamentos IEC60439-1:1992, GB7251.1-1997.

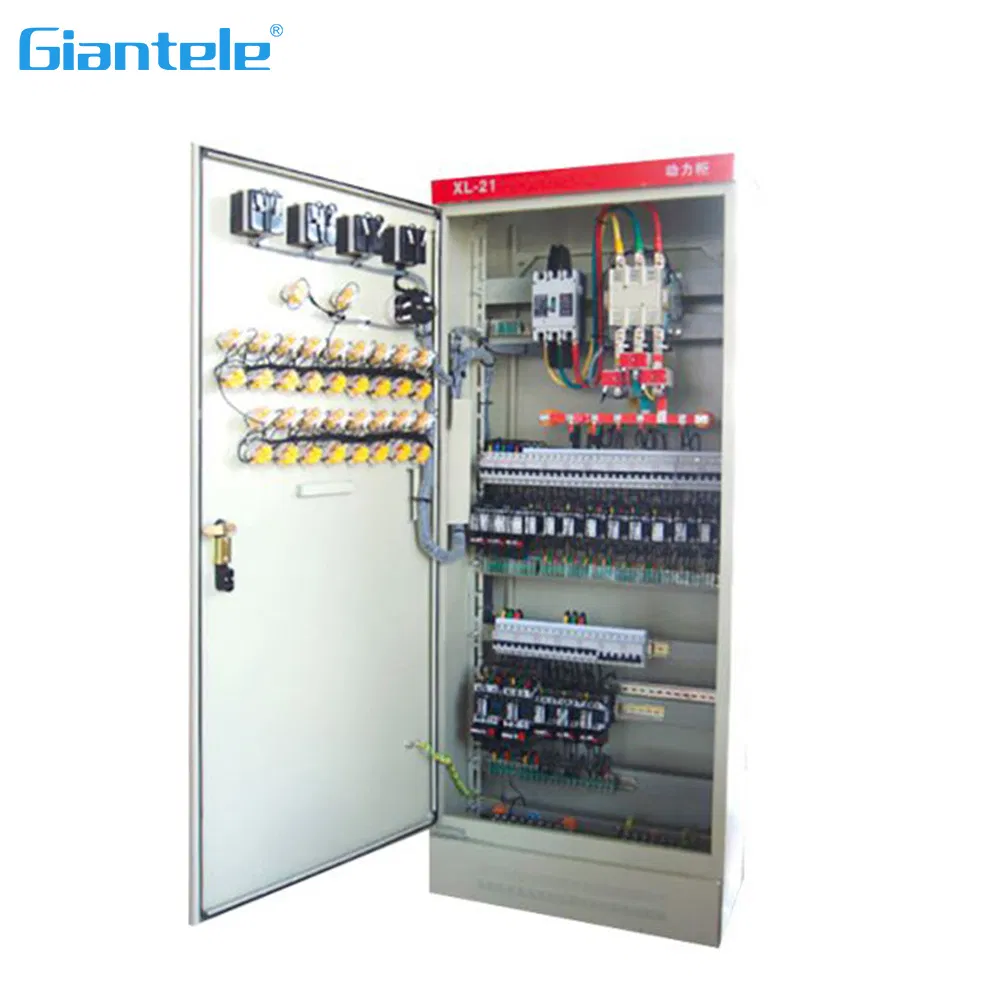

• O circuito auxiliar tem funções de controlo local/remoto, controlo automático e interruptor de controlo remoto no local/remoto. O contratante pode adotar proteção DC.
• A recepção do interruptor principal tem protecção opcional de viagem de instart e de disparo piromagnético. Pode cancelar a proteção instantânea para combinar o interruptor principal da próxima classe, evitar o disparo da classe de salto e tem funções de operação manual/motor e interruptor automático.
• O interruptor principal do circuito de alimentação tem a protecção de disparo instantâneo e disparo piromagnético. Pode adicionar proteção contra falhas se o cliente for necessário.
• O circuito de comando do motor tem protecção instantânea contra curto-circuitos, sobrecarga, desbloqueamento da subtensão e ruptura de fase.
• Amperímetro e medidor de tensão para o circuito de entrada.

• Altitude: < 2000 m.
• O ambiente interior é não-calcinado, não-corrosivo e à prova de água da chuva.
• Temperatura ambiente: - 25ºC a 40ºC, temperatura média medida em 24 horas: 35ºC; temperatura em condições de armazenamento e transporte: - 25ºC a 55ºC, temperatura em tempo curto < 70ºC.
• Humidade relativa sob a temperatura mais elevada de 40ºC: < 50 %.
• Sem vibração e ângulo de montagem oblíquo: < 5º.
