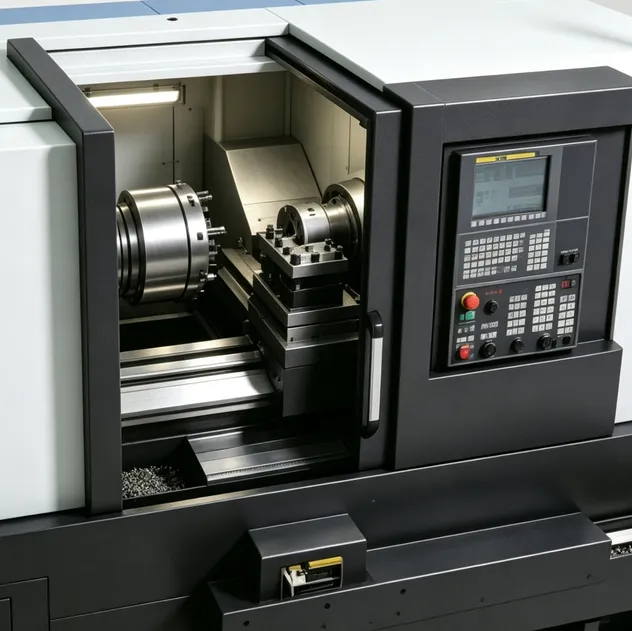

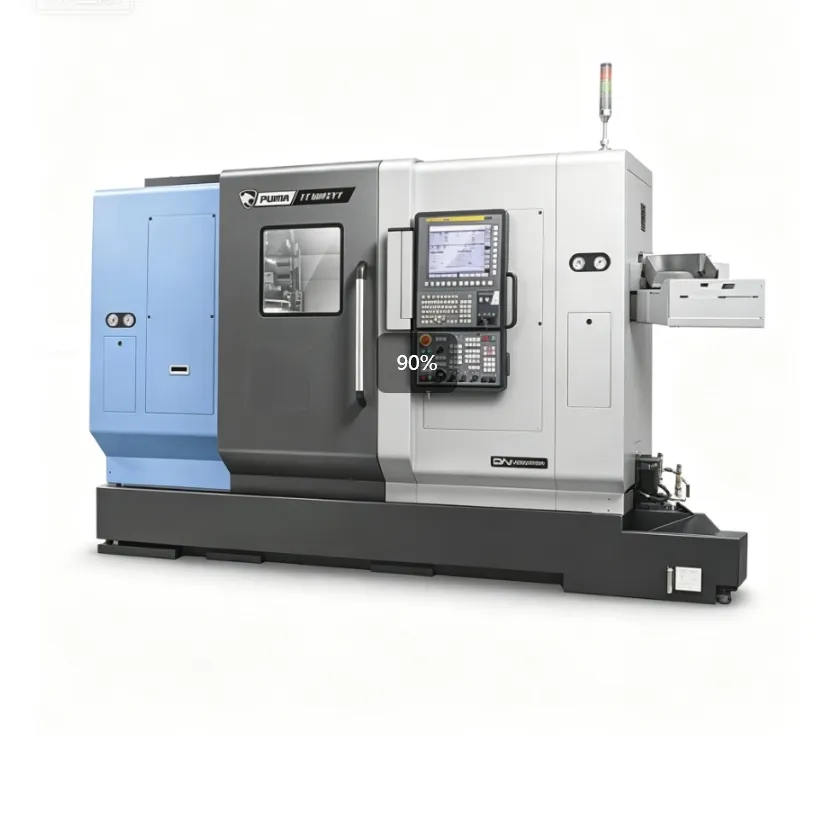

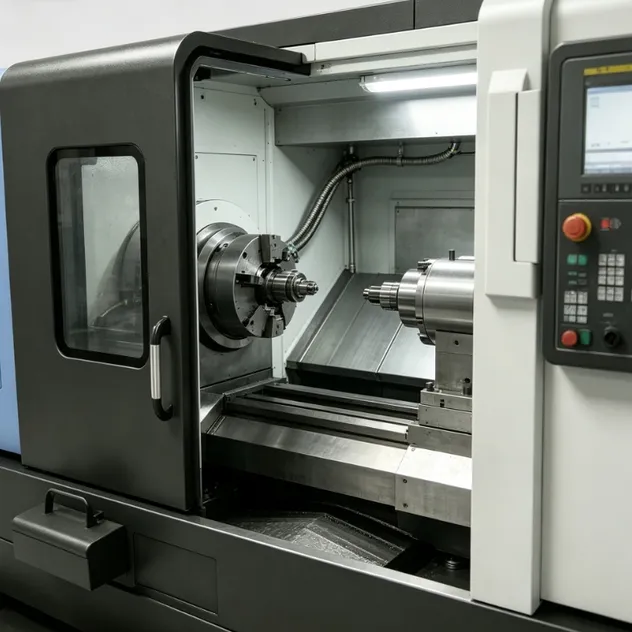

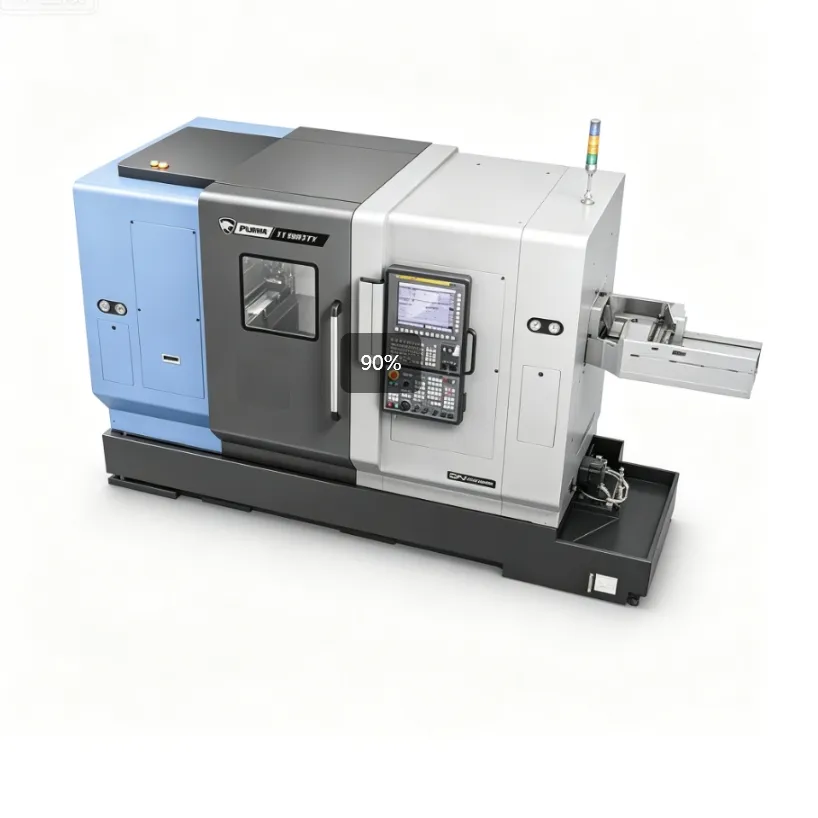

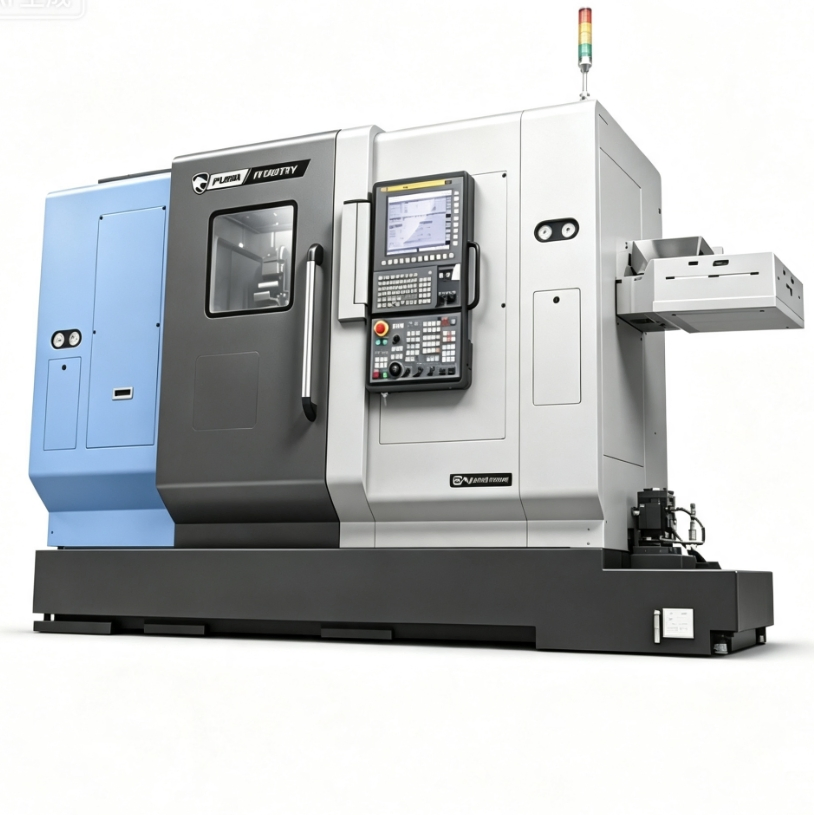

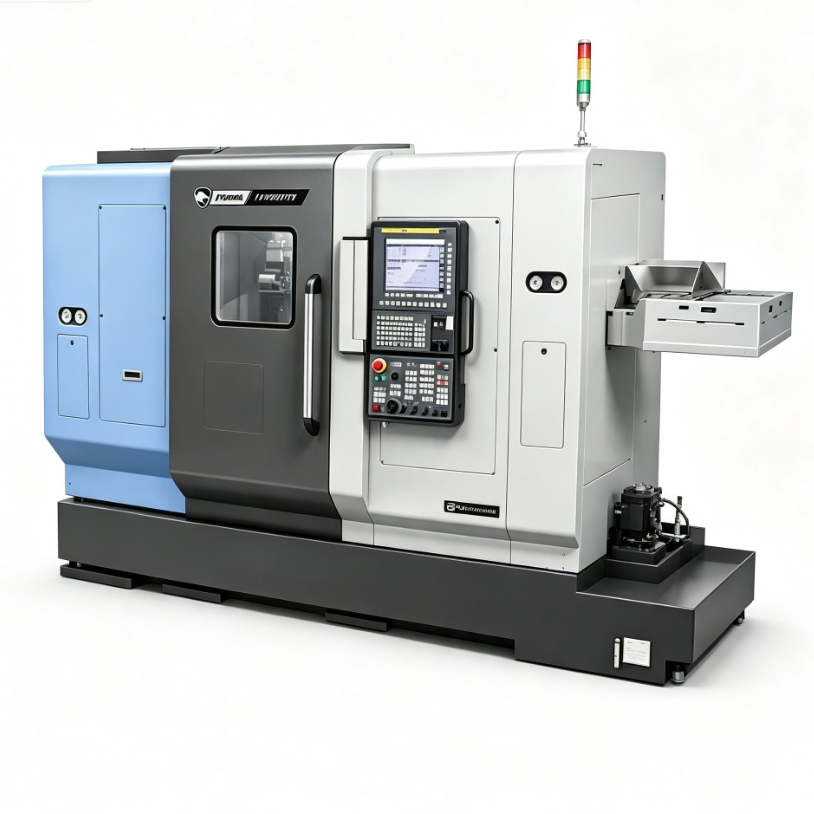

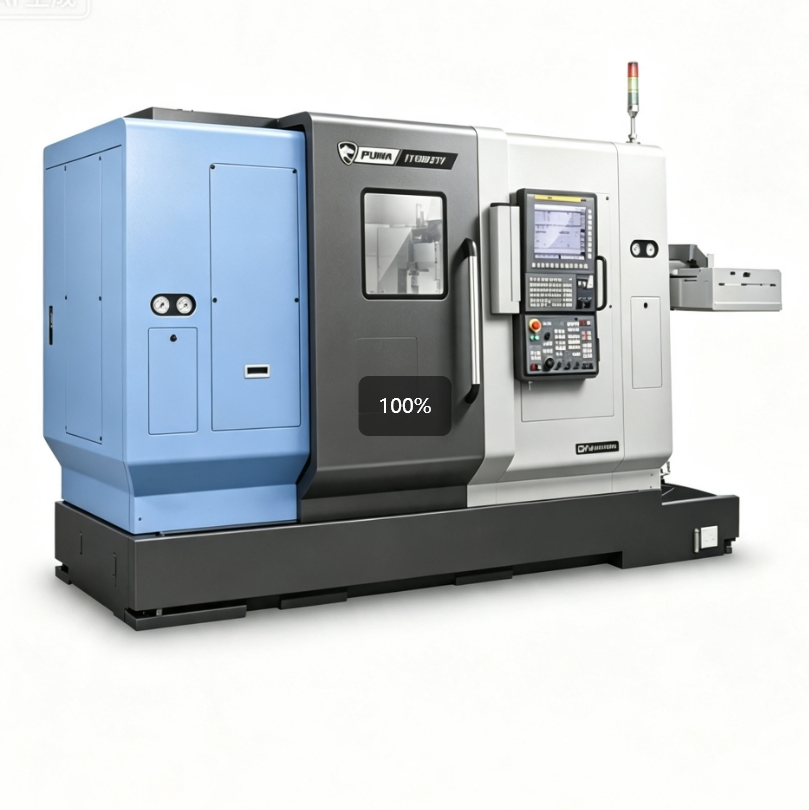

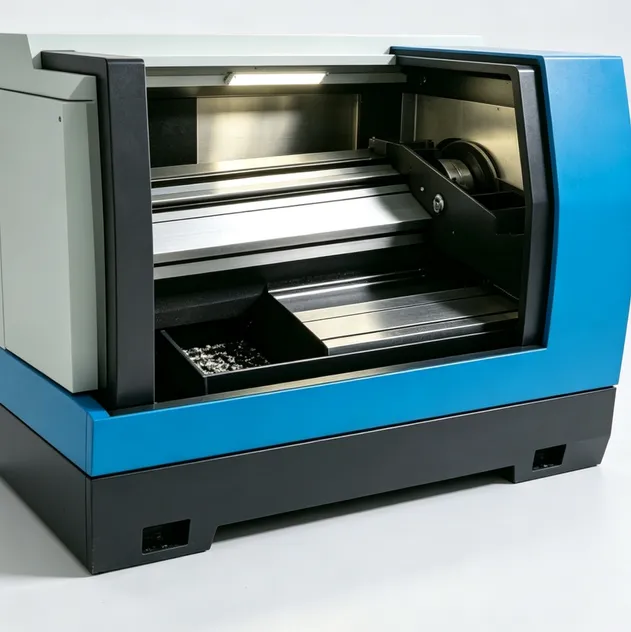

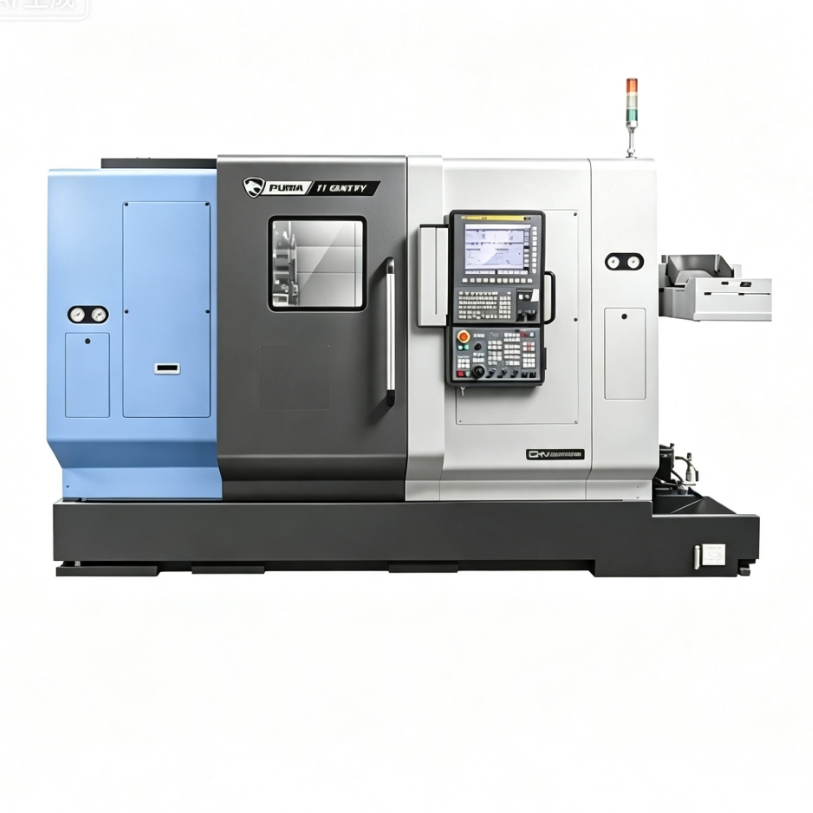

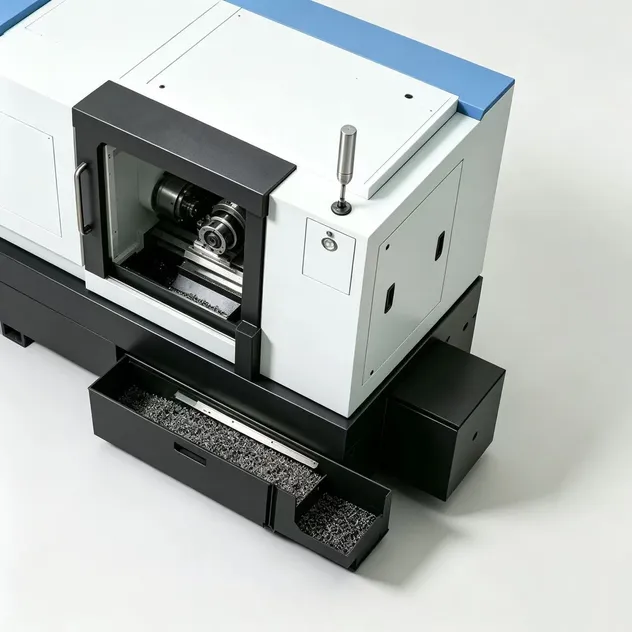

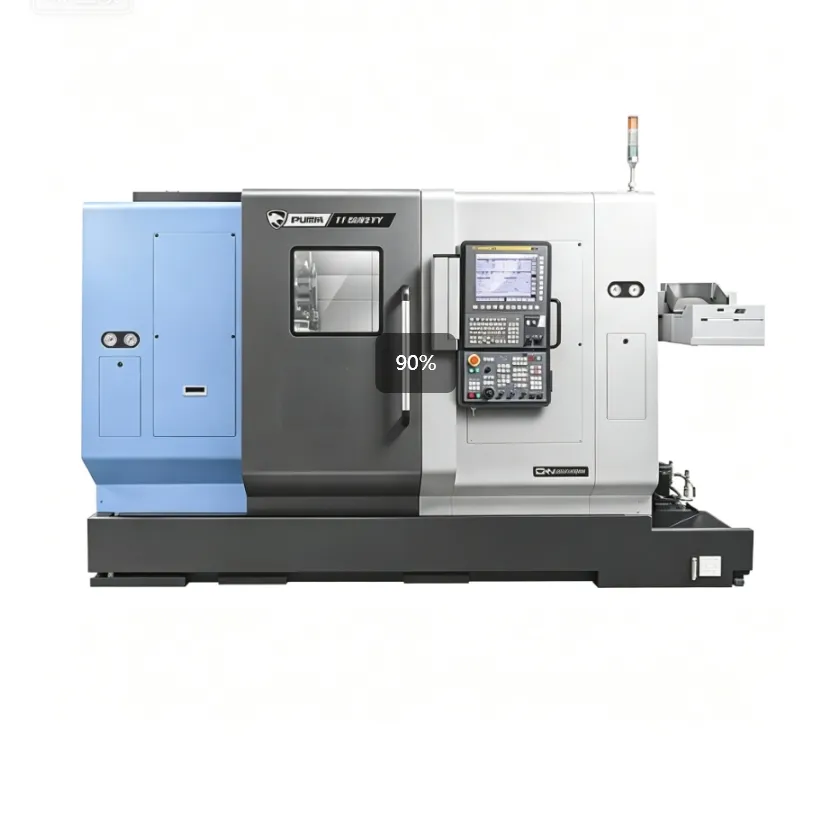

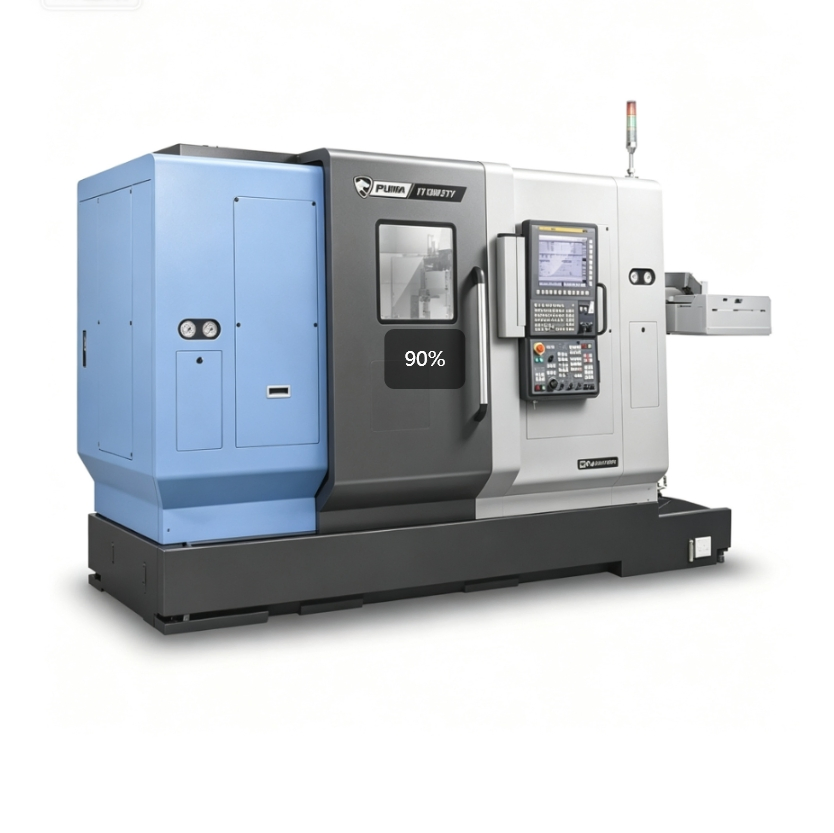

O PUMA TT 2500SY é uma máquina de composto de fresamento horizontal de alta precisão e uso intensivo, servindo como modelo primário para aplicações de corte de cargas pesadas em tamanhos médios a grandes. O seu design possui uma cama inclinada de 30 graus e uma estrutura rígida, assegurando uma rigidez robusta e uma forte capacidade de carga. Equipada com um mandril padrão de 10 polegadas, suporta o processamento da peça de trabalho em barra e é adequada para fabricar vários veios médios a grandes, discos, corpos de válvulas e componentes hidráulicos.
Amplamente utilizado em indústrias como máquinas de construção, peças automóveis e maquinaria de precisão geral, tornou-se o equipamento preferido para a produção em lotes e a utilização de componentes médios a grandes, devido ao seu desempenho estável de corte de carga pesada e à excelente relação custo-eficácia.
A máquina possui uma base rígida de calha reforçada tipo caixa, oferecendo uma excelente resistência à vibração e estabilidade estrutural, tornando-a capaz de cortar com muita força componentes de aço de alta resistência com precisão dimensional consistente na produção de massa a longo prazo. Equipada com um veio de alta potência e binário elevado que proporciona uma potência ampla e uma vasta gama de velocidades, permite operações robustas de maquinagem áspera e acabamento preciso.

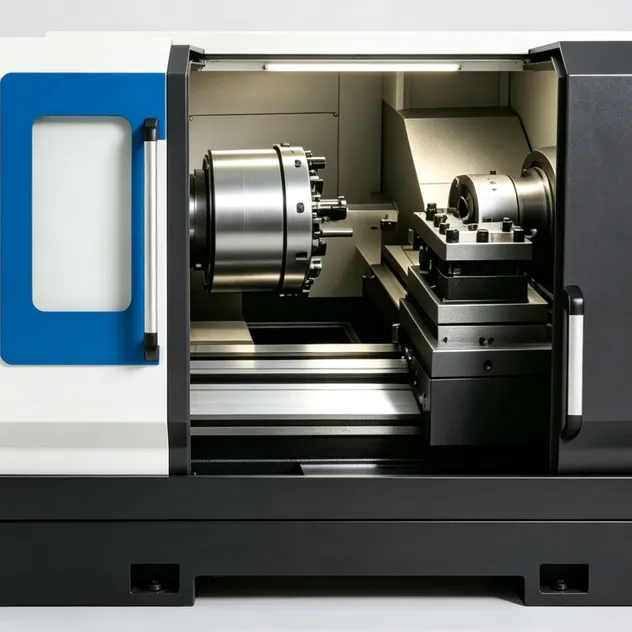

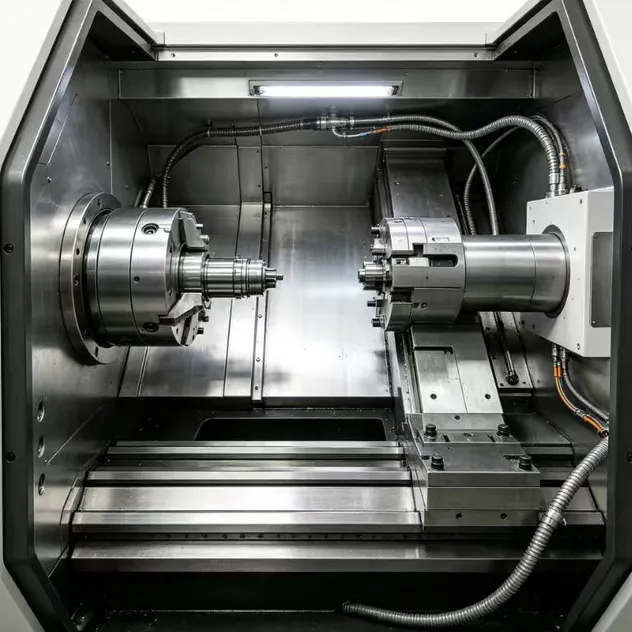

Inclui uma torre de servoferramenta de alta precision para comutação rápida e precisa da posição da ferramenta, suporta a funcionalidade de fresagem elétrica e permite usinagem multi-processo combinando torneamento, fresagem, perfuração e escutas. Alimentada por um sistema CNC TOPO DE GAMA FANUC, a máquina oferece uma operação fácil de utilizar e uma estabilidade forte, com configurações opcionais, tais como um contraponto, remoção automática de aparas e capacidades de carga/descarga automatizadas, tornando-a ideal para maquinagem de precisão de peça única e produção automatizada de grande escala.
| Item | Unidade | Especificação | Selecção |
|---|---|---|---|
| CAPACIDADE | PREDEFINIÇÃO | ||
| BALANÇA SOBRE A CAMA | mm | 800 | |
| BALANÇAR SOBRE O SELIM | mm | 620 | |
| MÁX. DIÂMETRO DE VIRAGEM – NA TORRE SUPERIOR | mm | 390 | |
| MÁX. DIÂMETRO DE VIRAGEM – NA TORRE INFERIOR | mm | 300 | |
| DIÂMETRO DE VIRAGEM RECOMENDADO | mm | 255 | |
| MÁX. COMPRIMENTO DE VIRAGEM | mm | 350 | |
| MÁX. PESO ADMISSÍVEL DA PEÇA (INCLUINDO O MANDRIL) – TRABALHO DO MANDRIL | kg | 260 | |
| DIÂMETRO DE TRABALHO DA BARRA | mm | 81 | |
| VIAGEM | |||
| X1 EIXO | mm | 255 | |
| O EIXO X É O Z1 | mm | 800 | |
| EIXO Y. | mm | 120 ( ± 60) | |
| EIXO A. | mm | 810 | |
| EIXO C1-C2 | graus | 360 | |
| X2 - EIXO | mm | 190 | |
| EIXO Z2 | mm | 900 | |
| PRECISÃO | |||
| POSICIONAMENTO – EIXO X. | mm | 0.01 | |
| POSICIONAMENTO – EIXO Y. | mm | 0.02 | |
| POSICIONAMENTO – EIXO Z. | mm | 0.02 | |
| POSICIONAMENTO – EIXO A. | mm | 0.02 | |
| POSICIONAMENTO – EIXO C. | graus | 0.0167 | |
| REPETIBILIDADE – EIXO X. | mm | ± 0.002 | |
| REPETIBILIDADE – EIXO Y. | mm | ± 0.003 | |
| REPETIBILIDADE – EIXO Z. | mm | ± 0.003 | |
| REPETIBILIDADE – EIXO A. | mm | ± 0.003 | |
| REPETIBILIDADE – EIXO C. | graus | ± 0.006 | |
| TAMANHO DA MÁQUINA | |||
| ESPAÇO NO PISO | mm | 4050 x 2210 | |
| ALTURA | mm | 2480 | |
| PESO DA MÁQUINA (LÍQUIDO) | kg | 12700 | |
| ALTURA DO PISO AO CENTRO DO FUSO | mm | 45 | |
| ESTRUTURA BASE | |||
| ÂNGULO DE INCLINAÇÃO DA CAMA | graus | 30 | |
| TIPO GUIDEWAY | - | GUIA DA CAIXA | |
| UTILITÁRIO / ALIMENTAÇÃO | |||
| FONTE DE ALIMENTAÇÃO | - | 3PH-AC200 ~ 480 V 50 / 60 Hz | |
| CAPACIDADE DE ENERGIA NECESSÁRIA | KVA | 95.77 | |
| ALIMENTAÇÃO DE AR COMPRIMIDO – PRESSÃO | MPa | 0.5 | |
| FORNECIMENTO DE AR COMPRIMIDO – CONSUMO | NL/min | 380 | |
É um centro de torneamento multi-eixo ideal para o corte de cargas pesadas em peças de tamanhos médios a grandes. É amplamente utilizado na produção de veios, discos, corpos de válvulas e componentes hidráulicos para indústrias como a de construção e peças automóveis.
A cama inclinada de 30 graus, combinada com uma base rígida de calha reforçada tipo caixa, oferece excelente estabilidade estrutural, robustez contra vibrações e facilita o fluxo eficiente de aparas durante processos de corte pesado.
Sim. A máquina conta com torres de ferramentas de alta precisão que suportam fresagem elétrica, permitindo a combinação de processos de torneamento, fresagem, perfuração e roscagem numa única fixação da peça.
O PUMA TT 2500SY é equipado com o sistema CNC topo de gama da FANUC, reconhecido mundialmente pela sua estabilidade operacional, interface fácil de utilizar e precisão no controlo de movimentos multieixos.
Sim, a máquina é compatível com vários opcionais voltados para automação, incluindo sistemas de carga e descarga automática de peças, contraponto e dispositivos de remoção automática de aparas.
