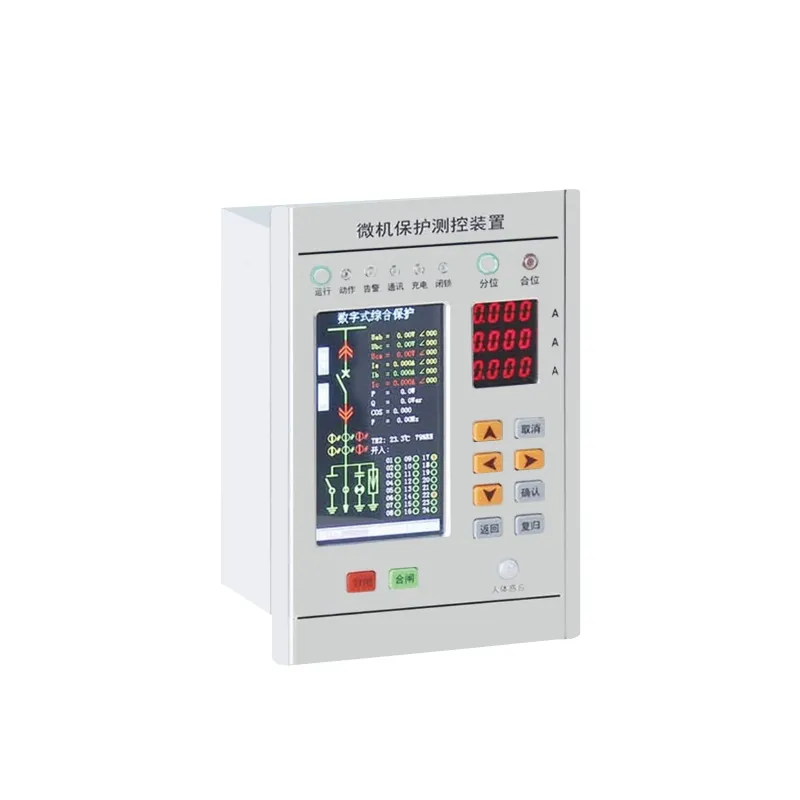

As unidades de proteção, medição e controle baseadas em microprocessadores da série AL-630 são uma nova geração de produtos de alto desempenho e altamente confiáveis desenvolvidos em resposta às tendências atuais em dispositivos de proteção baseados em microprocessadores domésticos e ao feedback de uma ampla variedade de usuários. São adequados para redes de distribuição e subestações com níveis de tensão de 35 kV ou inferiores, incluindo aquelas com pontos neutros aterrados, não aterrados ou aterrados de forma resistiva ou com ligação à terra da bobina anti-isolamento. Essas unidades fornecem proteção, controle, medição e monitoração para equipamentos primários, como linhas de transmissão, transformadores, capacitores e motores. A unidade possui um design modular, permitindo uma instalação distribuída conveniente no local e uma montagem centralizada do painel. Equipado com uma interface de comunicação fieldbus, pode ser integrado com um sistema de back-end baseado em computador para formar um sistema abrangente de automação de subestações.
Ambiente de funcionamento
Temperatura ambiente: -10 °C a 55 °C
Temperatura de funcionamento extrema: -25 °C a 70 °C
Humidade relativa: Não superior a 95%, sem condensação
Pressão atmosférica: 80 a 110 kPa
Especificações elétricas nominais
Fonte de alimentação: 220 V CA/CC ou 110 V CA/CC, 48 V CC, 24 V CC (especificar quando encomendar)
Frequência nominal: 50 Hz
Tensão nominal: 100 V
Corrente nominal: 5 A, 1 A (especificar ao encomendar)
Principais características
Entrada de sinal remoto de 14 canais
Controlo remoto de disparo e fecho do disjuntor
Saída de sinal central de 2 canais
Medição de corrente de 8 canais, medição de tensão de 4 canais
Visualização gráfica do estado do disjuntor
Indicação da temperatura e da humidade
Ventilação e aquecimento
Registo de forma de onda de falha
Especificação
Funções
AX-630 proteção abrangente
Unidade de isolamento de avarias AXD-631C
Unidade de fluxo Anti-Reversão AXD-631D
Proteção do condensador AXD-634
Proteção do motor AXD-635
Unidade anti-aterragem AXD-637
AXD-638 Interruptor de transferência automática
Unidade de controlo e medição AXD-639 PT
Viagem instantânea
√
√
√
√
Proteção contra sobrecorrente
√
√
√
√
Sobrecorrente de tempo inverso
√
√
√
Travagem segundo harmónica
√
√
Fase de aceleração independente
√
√
Sobrecarga
√
√
√
√
Zero - Sobrecorrente de sequência
√
√
√
Sobretensão
√
√
√
√
√
Subtensão
√
√
√
√
√
√
Proteção contra perda de tensão
√
√
√
√
Reclosing
√
Tensão excessiva de sequência zero
√
√
√
Quantidades não elétricas
√
√
Tempo de arranque excessivo
√
Negativo - Sobrecorrente de sequência
√
√
√
Proteção contra sobreaquecimento
√
Make-and-Reset automático do alimentador
√
Fecho automático e perda de ligação do bus
√
Circuito aberto PT AXDarm
√
√
√
√
√
Funcionamento do PT parAXDlel
√
Monitorização do isolamento da barra condutora
√
Proteção de carregamento
√
Circuito aberto de TAC AXDarm
√
√
√
√
Desconexão de baixa frequência
√
√
Desconexão de alta frequência
√
√
Alteração de frequência
√
√
Potência inversa
√
√
Tensão da linha reclosante
√
√
Sincronização ExternAXD
√
Queda de energia
√
Restauração de energia
√

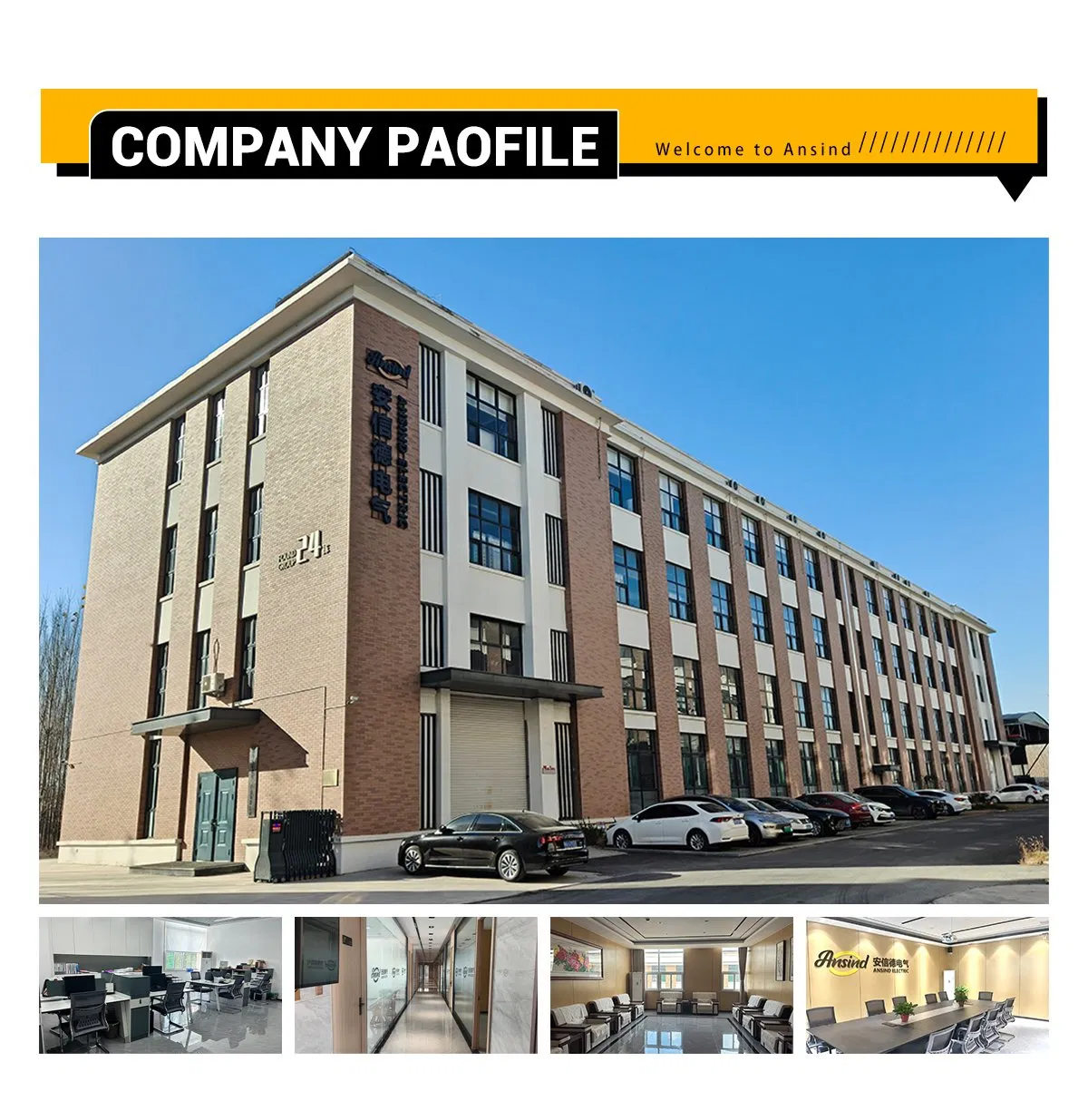

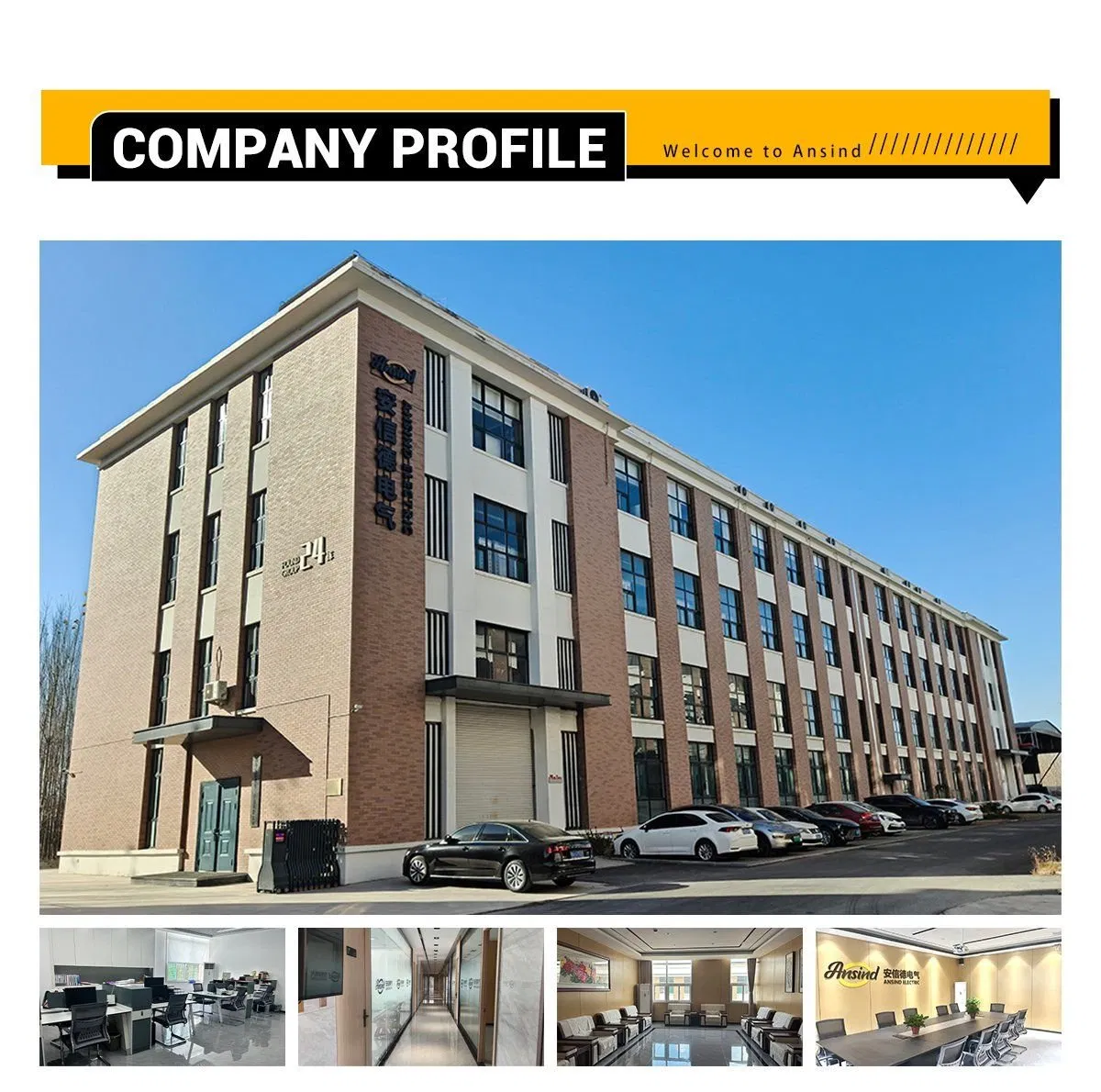

Perfil da empresa
Somos uma empresa de alta tecnologia em rápido crescimento especializada na investigação, desenvolvimento, produção e venda de uma vasta gama de produtos, incluindo mecanismos de comutação de alta e baixa tensão, subestações pré-fabricadas, painéis de distribuição de baixa tensão, transformadores, barramentos fechados, e cabos e fios eléctricos. Nossos produtos são amplamente utilizados em vários campos, como equipamentos elétricos e de automação para fábricas, imóveis, transporte e centrais elétricas. Estamos dedicados a fornecer soluções inteligentes de sistemas para indústrias, incluindo redes eléctricas, telecomunicações, construção e novas energias.
A empresa tem sido comprometida com um caminho de desenvolvimento especializado desde sua criação. Estabeleceu um sistema de gestão empresarial robusto e um sistema de certificação de qualidade. Todos os produtos passaram pela certificação 3C autoritativa e possuem os certificados de inspeção correspondentes. A qualidade do produto está em total conformidade com as normas nacionais e ganhou um reconhecimento generalizado por parte dos clientes no mercado.
Aderimos ao princípio corporativo de "qualidade em primeiro lugar, reputação acima de tudo". Orientada pela demanda do mercado, a empresa busca desenvolvimento através da qualidade e eficiência através da gestão. Ele mantém a filosofia de negócios de "Professional Manufacturing, Dedicated Service" para melhorar o desempenho e a qualidade do produto, obter atualizações tecnológicas e oferecer aos clientes um serviço superior.
Certificações

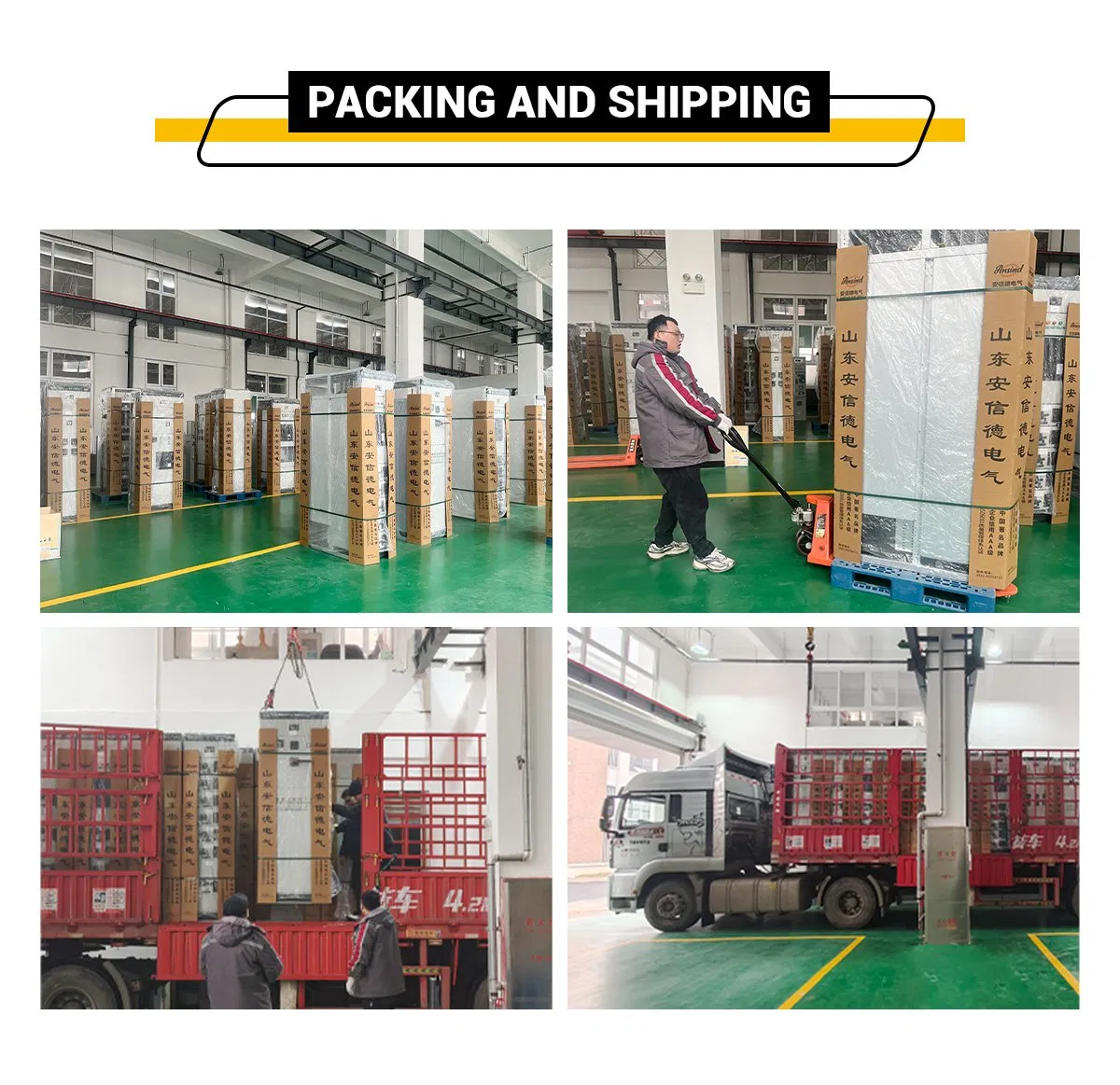

Embalagem e envio
Perguntas Frequentes (FAQ)
Para quais tipos de redes elétricas a série AL-630 é recomendada?
A série AL-630 é adequada para redes de distribuição e subestações com níveis de tensão de até 35 kV, incluindo sistemas com pontos neutros aterrados, não aterrados, aterrados de forma resistiva ou com ligação à terra da bobina anti-isolamento.
Quais opções de fonte de alimentação nominal estão disponíveis para este dispositivo?
O dispositivo suporta fontes de alimentação de 220 V CA/CC, 110 V CA/CC, 48 V CC ou 24 V CC. A especificação desejada deve ser informada no momento da encomenda.
A unidade pode ser integrada a um sistema de automação computadorizado?
Sim. A série AL-630 é equipada com uma interface de comunicação fieldbus que permite fácil integração com sistemas de back-end baseados em computador, formando um sistema de automação completo para subestações.
Qual é a faixa de temperatura suportada pelo ambiente de funcionamento?
A temperatura padrão de funcionamento situa-se entre -10 °C e 55 °C, com suporte a temperaturas operacionais extremas de -25 °C a 70 °C.
O dispositivo possui registro de ocorrências em caso de falha?
Sim, a unidade conta com a função de registro de forma de onda de falha, além de medição de múltiplos canais de corrente e tensão para facilitar o diagnóstico rápido de eventos no sistema.
Os produtos possuem certificações de segurança e qualidade?
Sim, todos os nossos produtos passam por certificação de qualidade 3C rigorosa e contam com os respectivos relatórios e certificados de inspeção em total conformidade com as normas nacionais vigentes.
