Dispositivo de teste de relé inteligente com capacidade de teste baseada em modelos

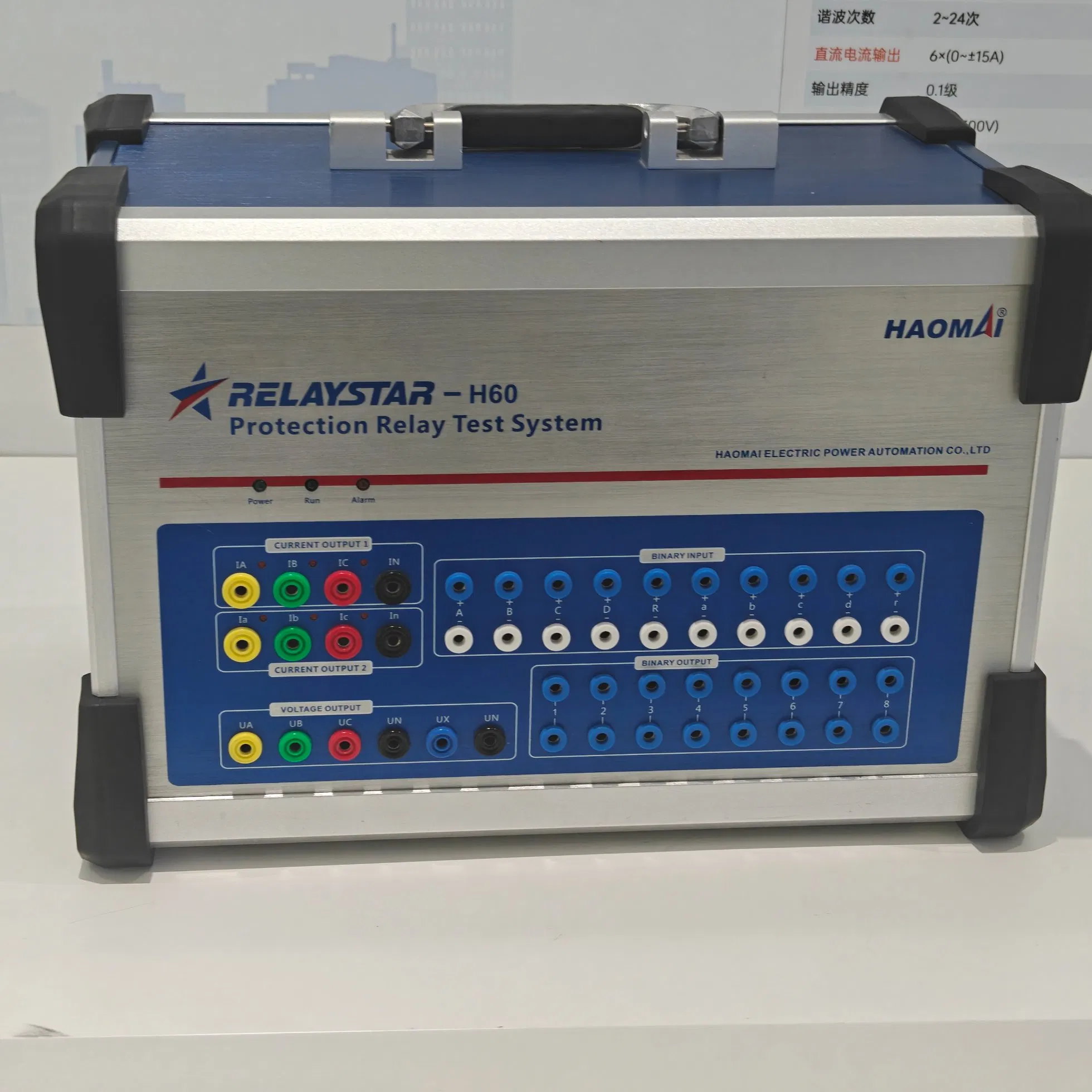

Modelo: RELAYSTAR-H60

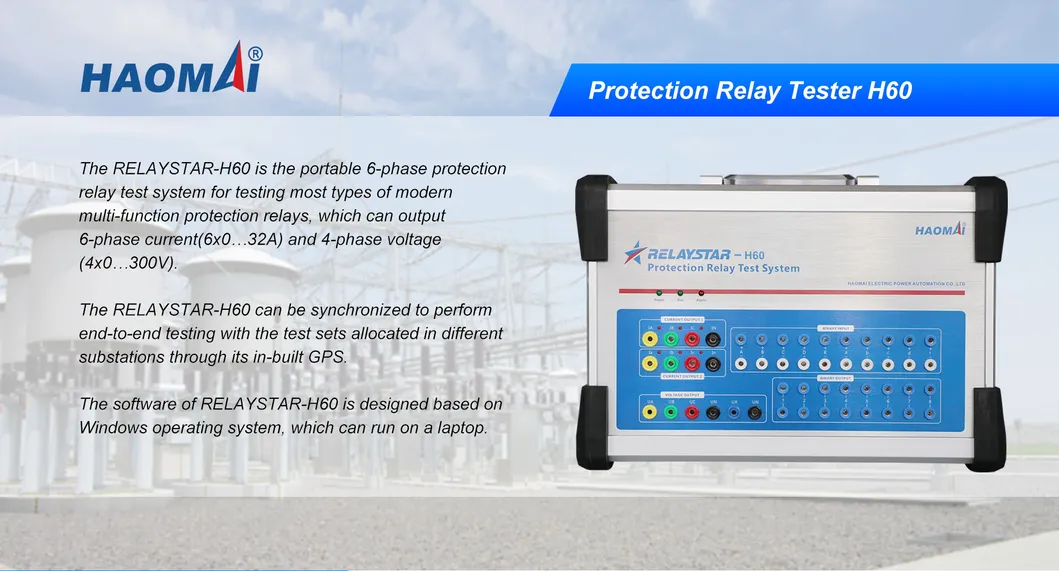

O RELAYSTAR-H60 é o sistema portátil de teste de relé de proteção de 6 fases para testar a maioria dos tipos de relés de proteção multifunções modernos, que podem produzir corrente de 6 fases (6x0 … 32A) e tensão de 4 fases (4x0 … 300V).
| Parâmetro | Tipo / Condição | Especificação |
|---|---|---|
| Intervalo de definição | CA MONOFÁSICA (L-N) | 6x0 … 32A |
| CA TRIFÁSICA (L-N) | 3x0 … 64A | |
| MONOFÁSICO AC (LL-LN) | 1x0 … 192A | |
| DC (L-N) | 6x0 … ± 15A | |
| Potência | CA MONOFÁSICA (L-N) | 6x240 VA a 32 A. |
| CA TRIFÁSICA (L-N) | 3x400 VA a 64 A. | |
| MONOFÁSICO AC (LL-LN) | 1x750VA a 192A | |
| DC (L-N) | 6x240 VA a 15 A. | |
| Precisão | AC: ± 2,5 MA ( ≤ 0,5 A), ≤ 0.05% (0.5 ~ 32 A) | |
| DC: ≤ 0.1% | ||
| Resolução | 1 mA | |
| Parâmetro | Tipo / Condição | Especificação |
|---|---|---|
| Intervalo de definição | AC (L-N) TRIFÁSICO | 4x0 … 300 V |
| CA MONOFÁSICA (L-L) | 1x0 … 600 V | |
| DC (L-N) | 4x0 … ± 300 V | |
| Potência | AC (L-N) TRIFÁSICO | 4x80VA a 300V |
| CA MONOFÁSICA (L-L) | 1x160 VA a 600 V | |
| DC (L-N) | 4x80VA a 300V | |
| Precisão | AC: ± 5 MV ( ≤ 5 V), ≤ 0.05% (5 ~ 300 V) | |
| DC: ≤ 0.1% | ||
| Resolução | 1 mV | |
| Gama de tensão | 0 - 300 V |
| Precisão de saída | ≤ 0.5% |
| Potência | Máx. 160 VA |
| Número | 10 |

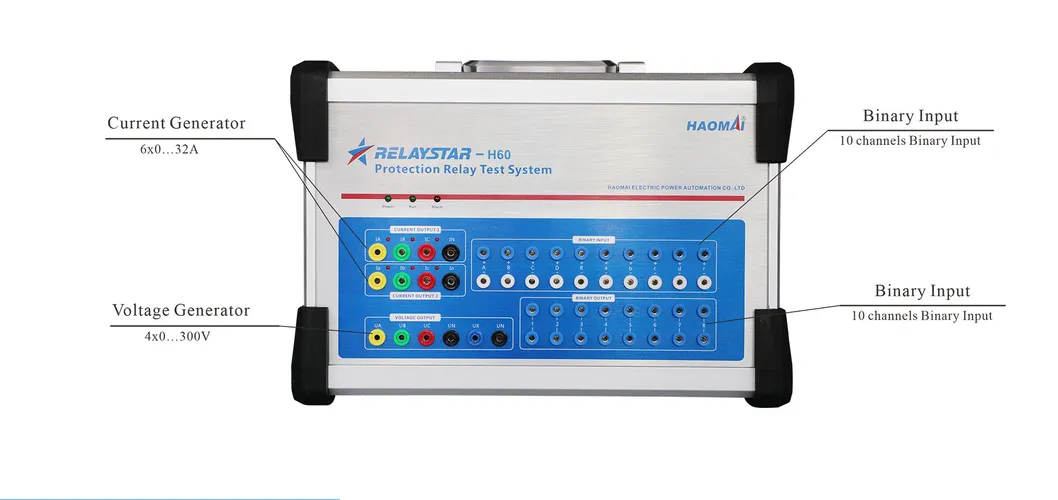

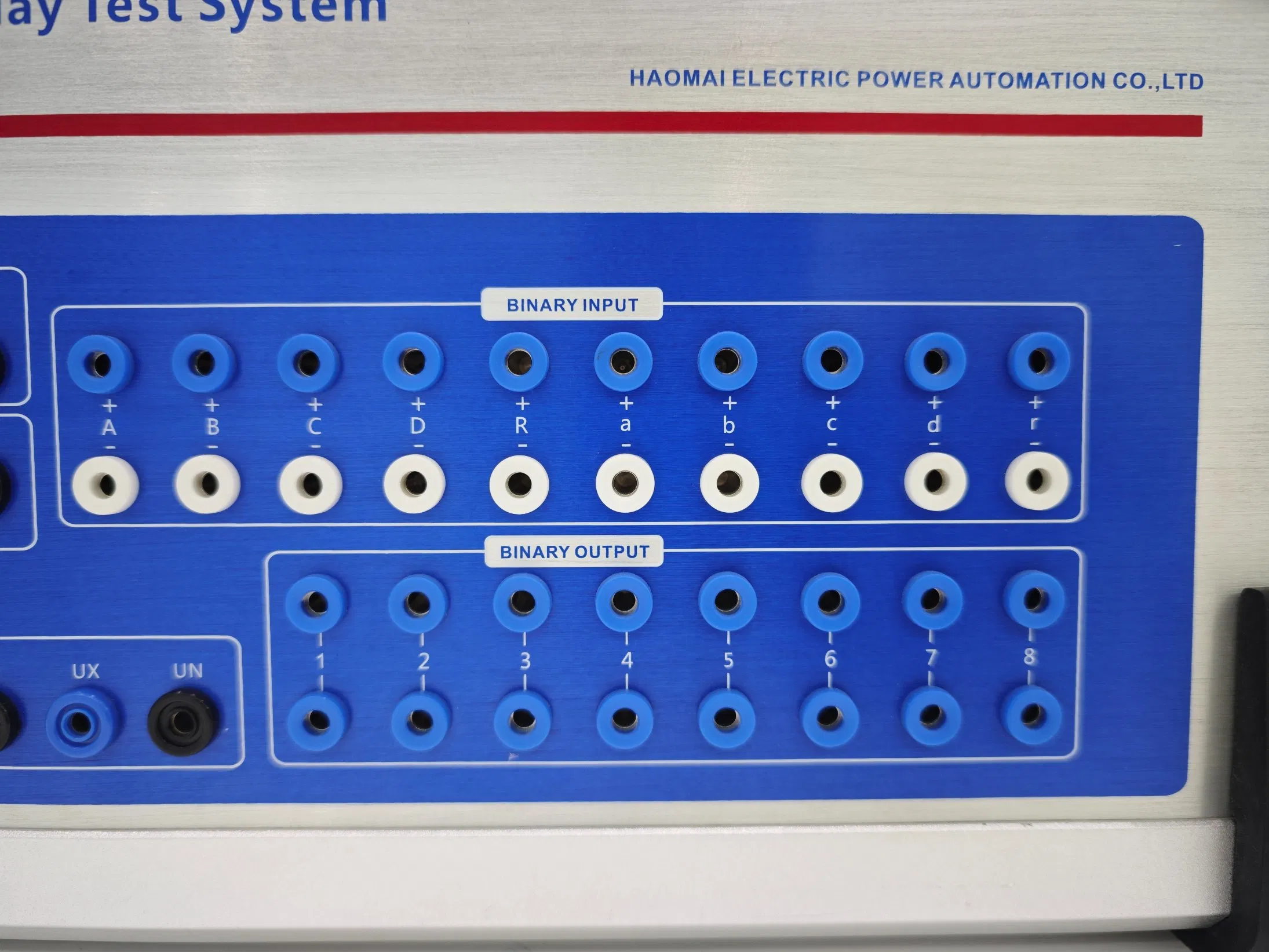

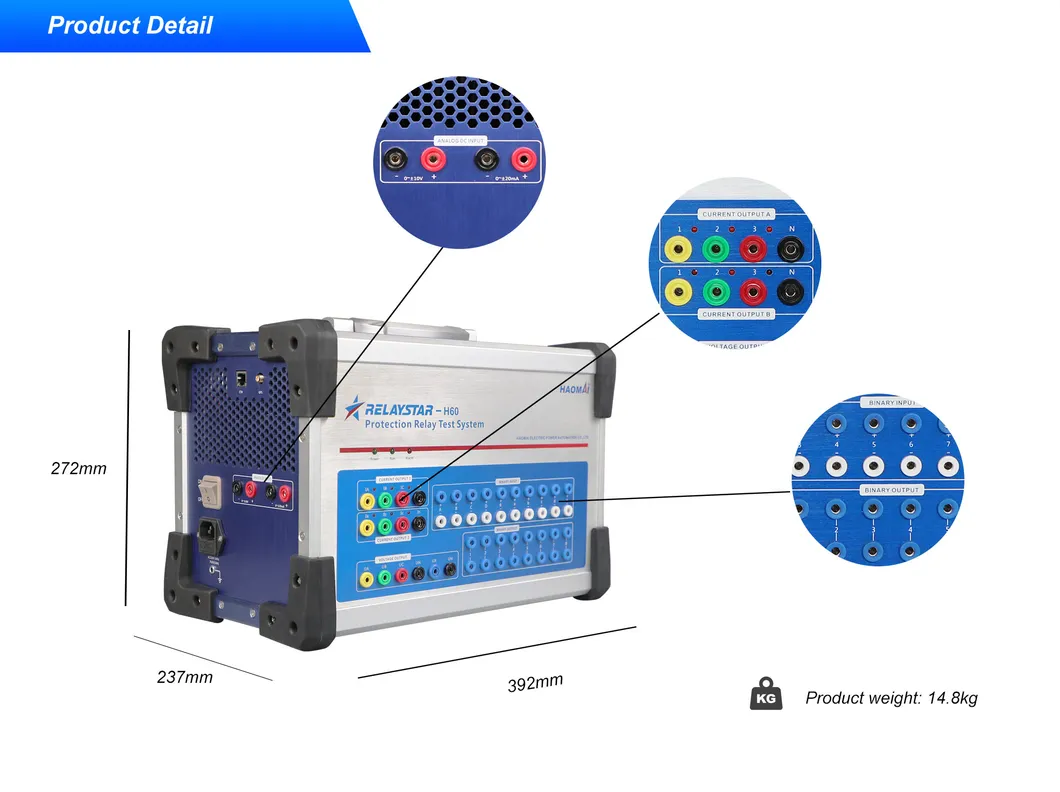

| Características de entrada | contacto inativo ou contacto livre de potencial |
| Características do limiar | "0":0 - 6 V; "1":11 V - 250 V |
| Tempo máx. De medição | 99999999.999 s |
| Precisão de tempo | ≤ 0,1 ms |
| Resolução temporal | 0,1 ms |
| Número | 8 |
| Digite | contacto inactivo |
| Capacidade de quebra | 250 V CA/0,5 A, 250 V CC/0,2 A |
| Gama de medição | 0... ± 10 V |
| Precisão | erro < 0.02%rg.típ., < 0.05%rg.guar. |
| Gama de medição | 0... ± 20 mA |
| Precisão | erro < 0.02%rg.típ., < 0.05%rg.guar. |
| Monitorização | saídas de corrente de 6 fases e de tensão de 4 fases |
| Gravação | saídas analógicas |
| Modo | monitorização em tempo real, não é necessária cablagem externa |
| Duração da gravação | ilimitado (até a memória interna estar cheia) |
| Frequência | Intervalo: 0 ~ 1200 Hz |
| Precisão: < 1 MHz (0 ~ 65 Hz), < 2 MHz (65 ~ 450 Hz), < 5 MHz (450 ~ 1200 Hz) | |
| Resolução: 0,001Hz | |
| Fase | alcance: -360 ° ~ 360 ° |
| precisão: 0.1 ° | |
| resolução: 0.1 ° | |
| Harmónico | ordem de sobreposição: 2~20 vezes |
| distorção: ≤ 0.5% |
| Tensão de entrada nominal | AC220 V/230 V ± 10%, monofásico |
| Frequência nominal | 50/60 Hz |
| Corrente nominal | 10A a 230 V |
| Ligação | Tomada CA padrão (IEC 60320) |
| Peso | 14,8 kg (32.63 lb) |
| Dimensões (L x a x P) | 392x272x237 mm (15,43 x 10,7 x 9,33 pol.) |
| Porta de ligação | 1 porta Ethernet |
| Temperatura de funcionamento | 0... 50 ° C (32... 122 ° F) |
| Temperatura de armazenamento | -25... 70 ° C (-13 ... 158 ° F) |
| Intervalo de humidade | humidade relativa 5... 95%, sem condensação |
| Vibração | IEC 60068-2-6 (20 m/s2 a 10... 150 Hz) |
| EMC | O produto cumpre a diretiva de compatibilidade eletromagnética (EMC) 2004/108/EC |
| IEC 61326-1; IEC 61000-6-4; IEC 61000-3-2/3 | |
| Segurança | O produto cumpre a Directiva de baixa tensão 2006/95/CE |
| IEC 61010-1 |
1. Quais tipos de relés o Relaystar-H60 pode testar?
O Relaystar-H60 é compatível com a maioria dos tipos de relés de proteção modernos e multifuncionais, suportando testes com 6 fases de corrente e 4 fases de tensão de alta precisão.

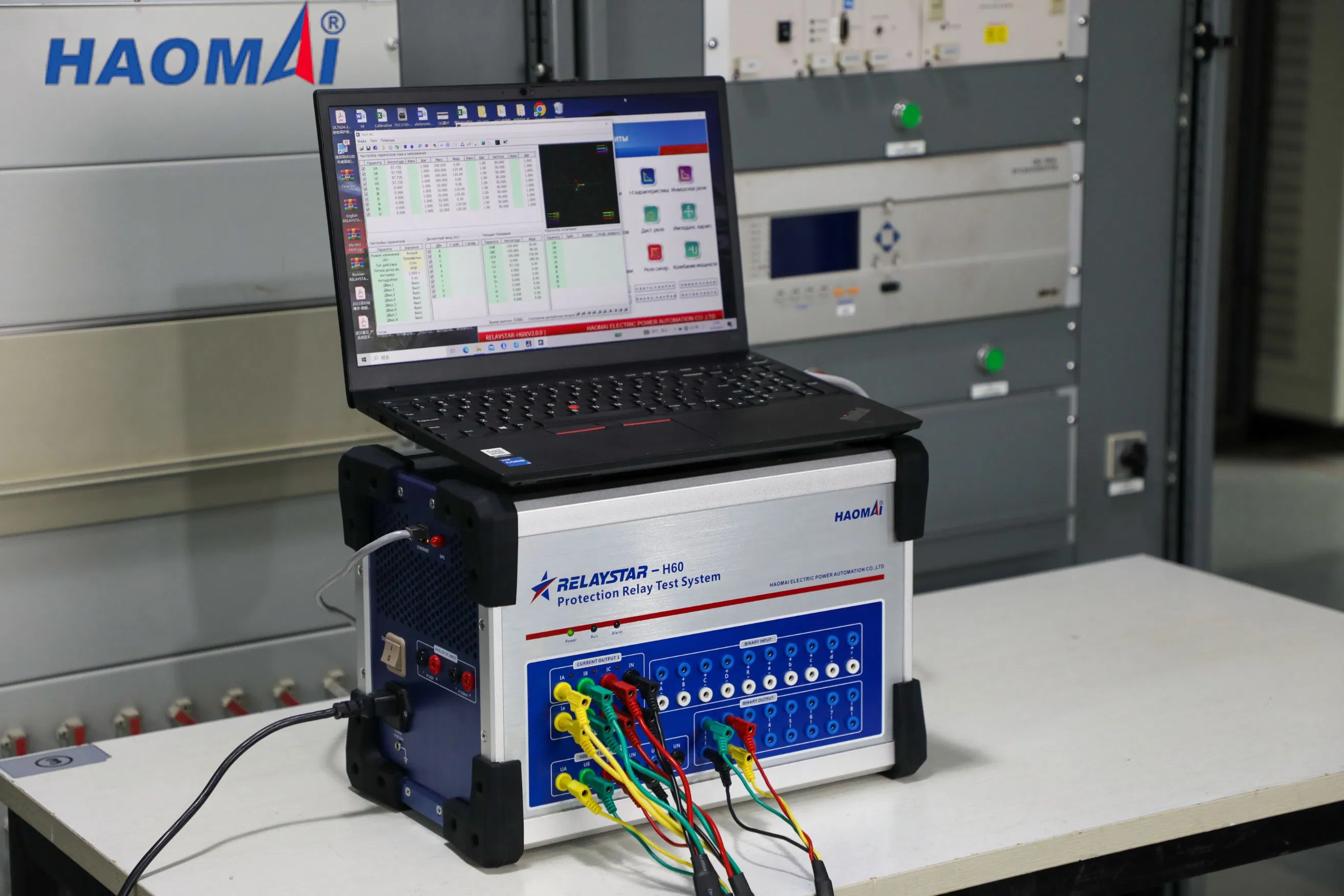

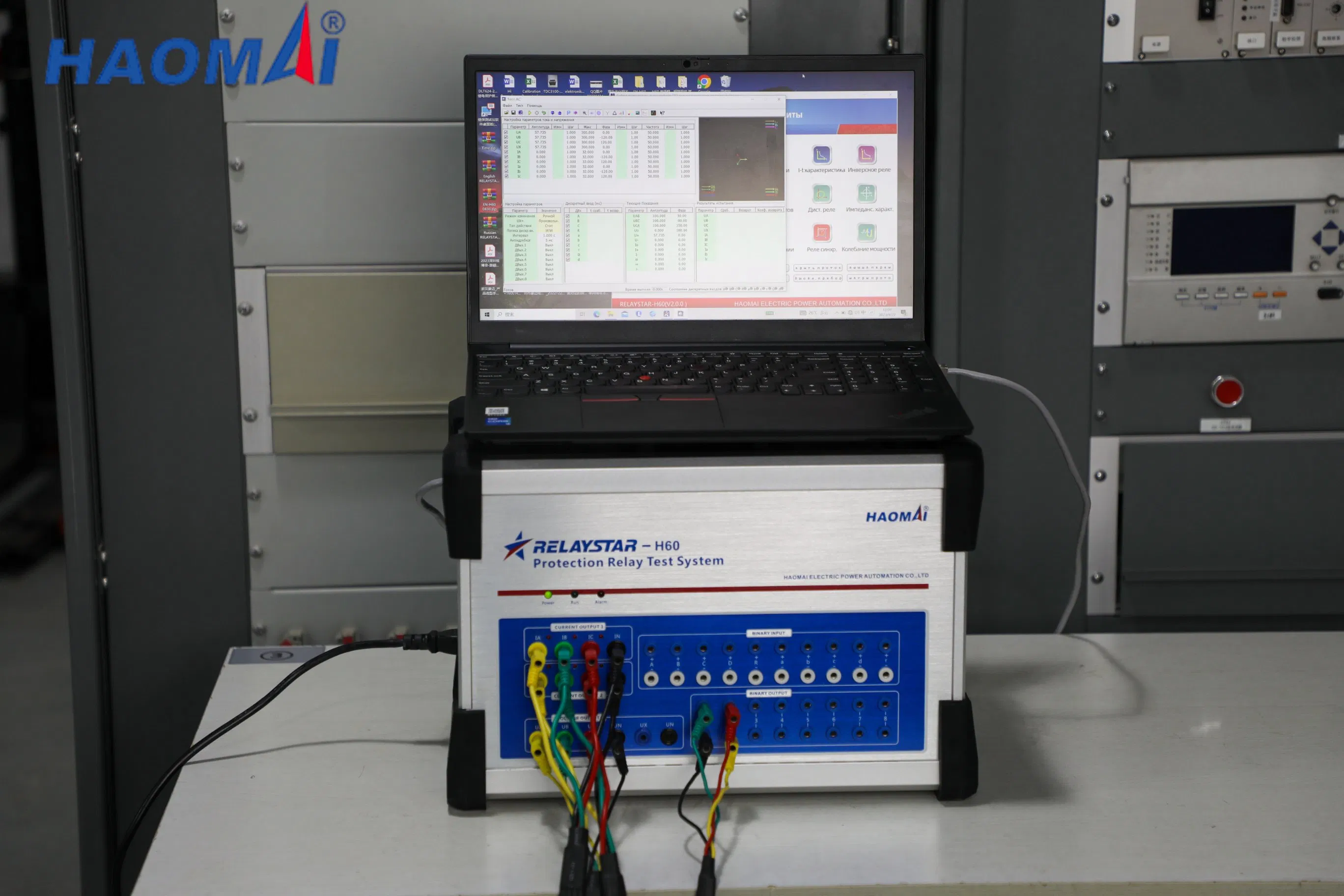

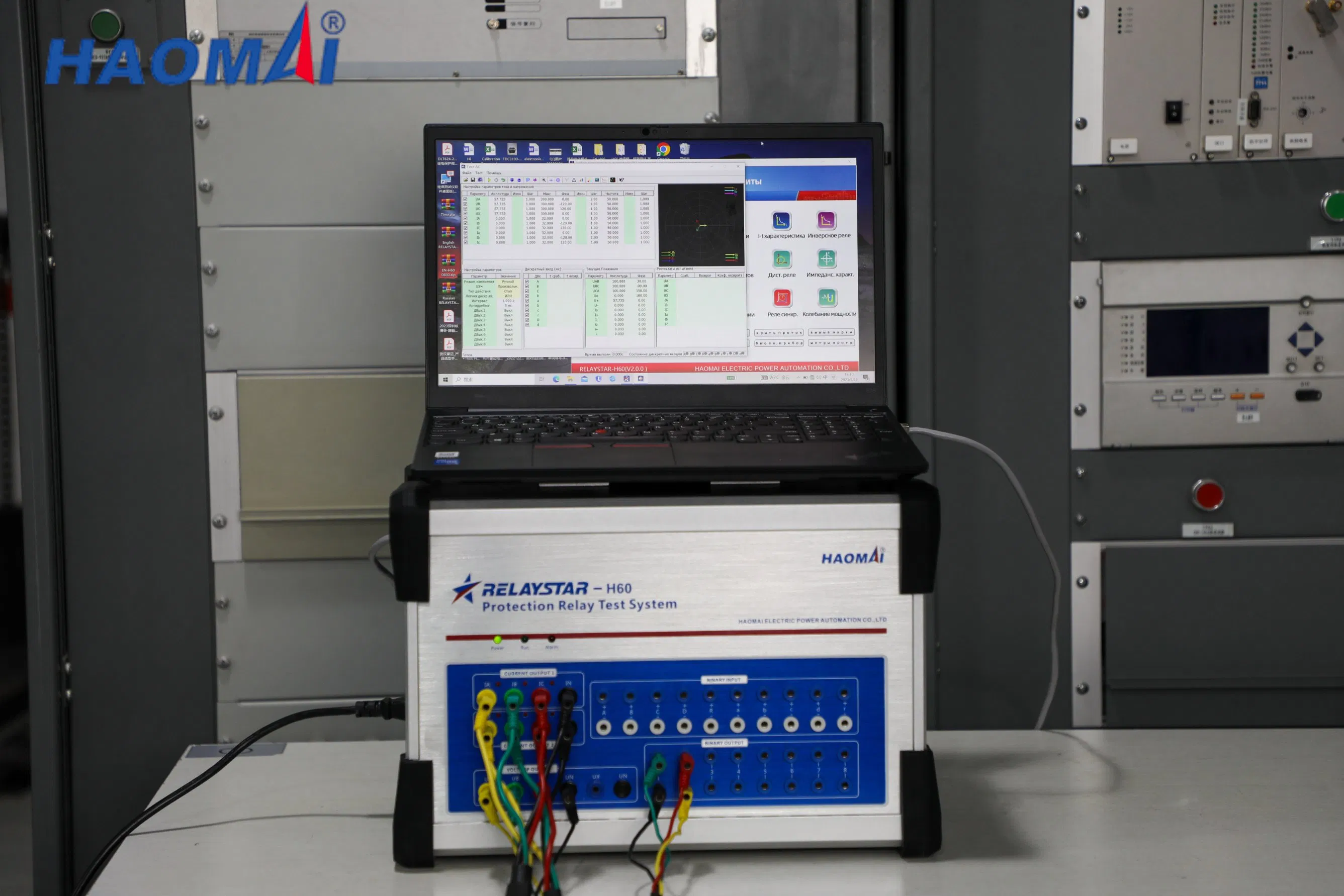

2. O equipamento pode ser operado de forma autónoma sem computador?
Sim. O sistema possui um ecrã LCD integrado de 320x240 que permite testes locais rápidos e fáceis, além de oferecer suporte a controle remoto detalhado através de um PC.
3. Qual é o nível de precisão de CA deste dispositivo?
O Relaystar-H60 oferece uma precisão de saída de CA extremamente elevada de 0,05%, garantindo a fidelidade dos resultados durante os ensaios de segurança.
4. Quais são as especificações de canais de saída do aparelho?
O dispositivo dispõe de 6 canais de saída de corrente (até 32A por fase) e 4 canais de saída de tensão (até 300V por fase), permitindo a simulação completa de redes trifásicas.
5. Este testador atende às normas de segurança internacionais?
Sim, o equipamento está em conformidade com as normas internacionais de segurança e compatibilidade electromagnética (EMC), incluindo a IEC 61010-1 e IEC 61326-1.
