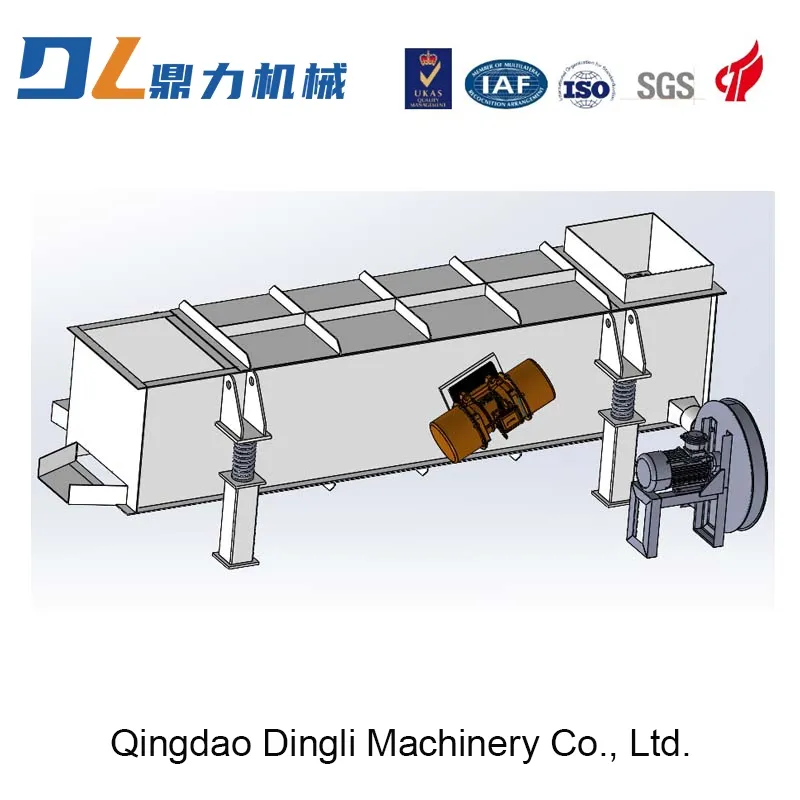

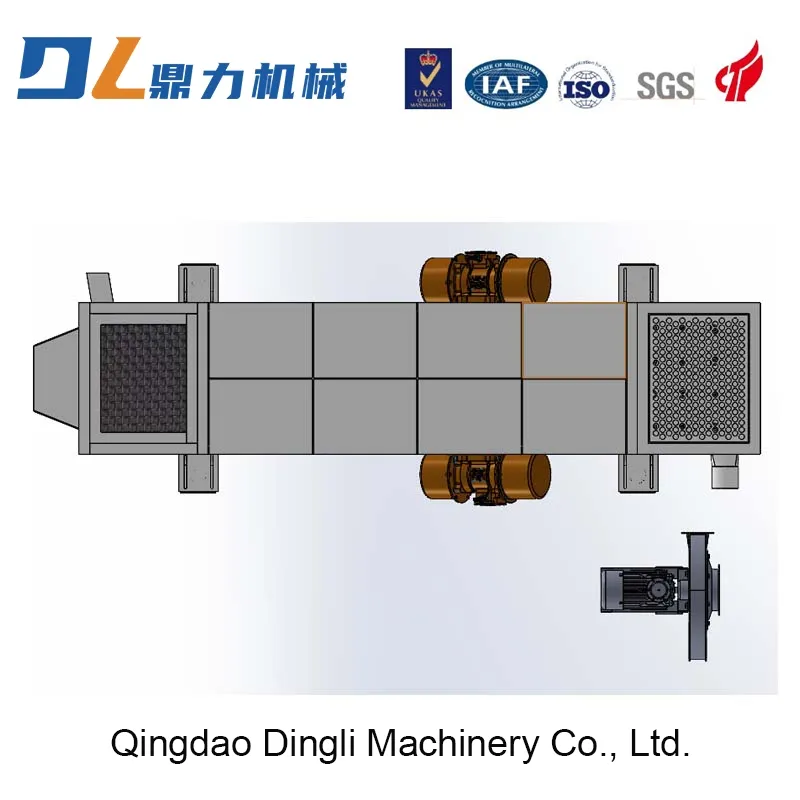

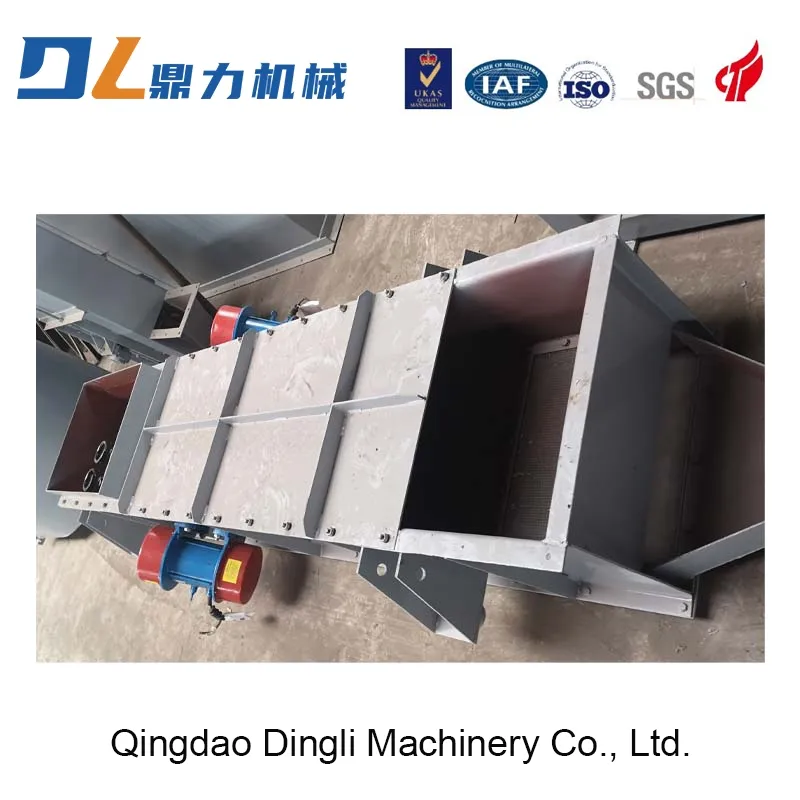

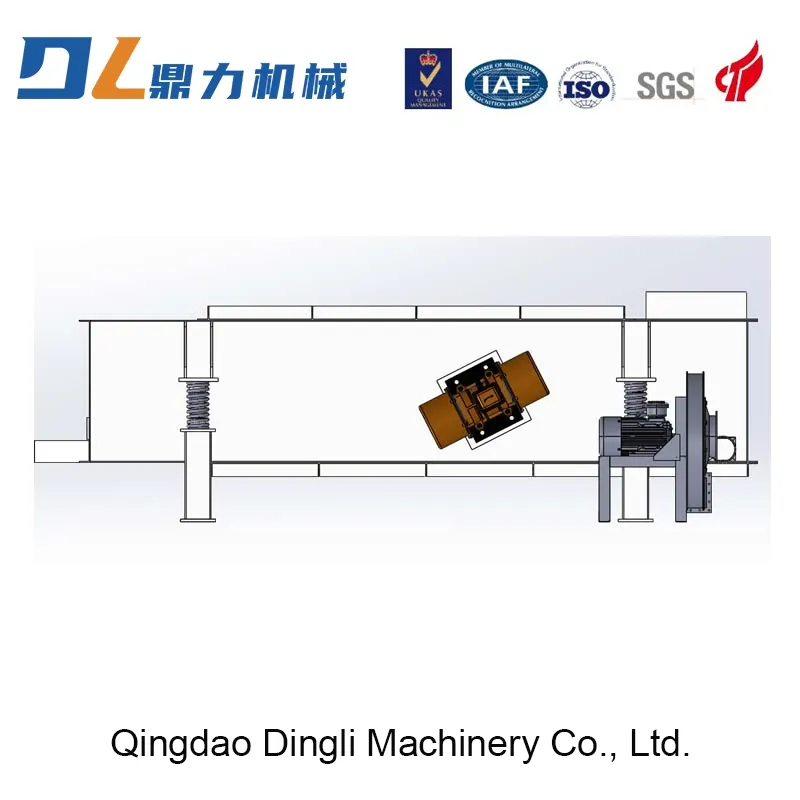

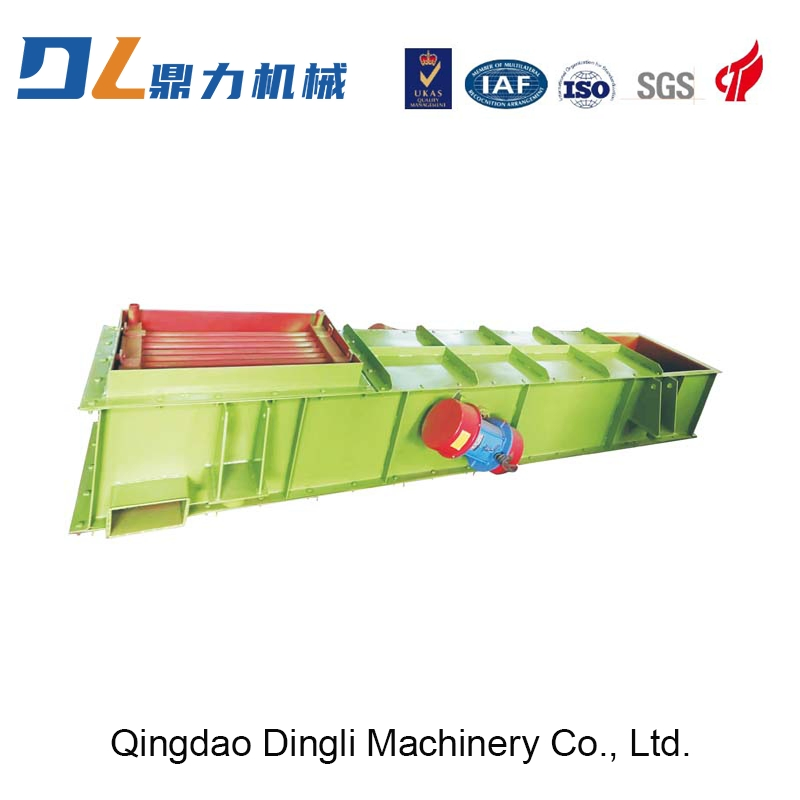

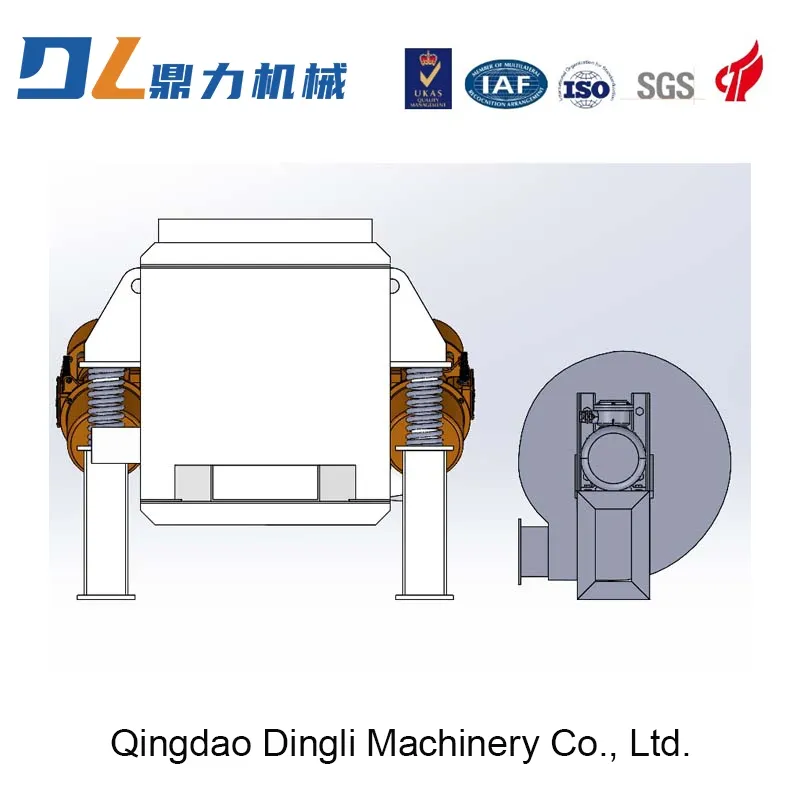

Descrição do produto T1189 Cama Fluidizada de arrefecimento em areia revestida
O leito fluidizado de resfriamento de areia revestido T1189 é um dispositivo de resfriamento indireto de alta eficiência baseado na tecnologia de fluidização, especificamente projetado para resfriamento rápido de areias revestidas recobertas quentes (por exemplo, areia de concha, areia de silicato de sódio). Amplamente utilizado em linhas de carote, sistemas de recuperação de areia e linhas de manuseamento de areia automatizadas, arrefece a areia de 100–130 ° C até ≤ 50 ° C, satisfazendo os exigentes requisitos de temperatura para processos a jusante, tais como mistura, fabrico de núcleos e armazenamento.
Utilizando uma combinação de conjuntos de tubos arrefecidos a água e fluxo de ar fluidizante, as partículas de areia são suspensas num estado de "ebulição" numa placa de distribuição de ar perfurada, permitindo o contacto total com os tubos de refrigeração para um arrefecimento uniforme, eficiente e sem coto. O sistema totalmente fechado garante zero emissões de pó, sem pulverização direta de água e sem danos nas propriedades dos grãos de areia ou resina, proporcionando areia refrigerada com excelente capacidade de fluxo, tamanho de grão estável e elevada reutilização.
Disponível em configurações modulares com controlo inteligente PLC e monitorização remota, o T1189 integra-se perfeitamente com elevadores de balde, ecrãs vibratórios, tremonhas de areia e regeneradores para formar um sistema completo de reciclagem de areia verde, reduzindo significativamente o consumo de areia virgem e os custos de energia, ajudando as fundições a obter poupanças de energia, produção inteligente e conformidade ambiental.
A areia quente (normalmente 100–130 ° C) é alimentada uniformemente para a entrada superior através do elevador do balde ou transportador de parafuso, caindo gradualmente por gravidade sobre o leito fluidizado.

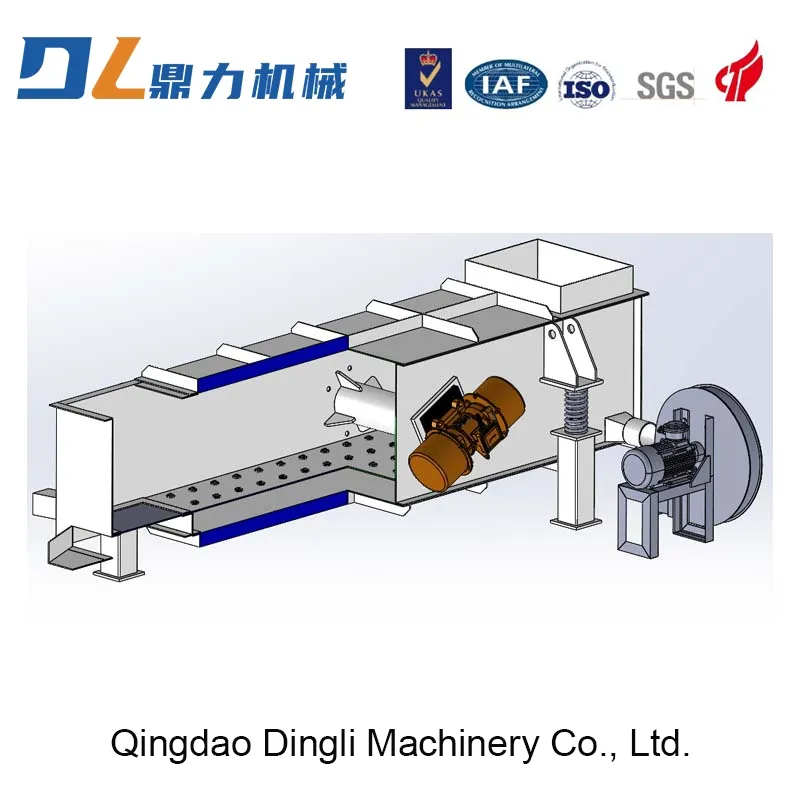

Fluidização de ar: O ar comprimido limpo passa através de uma placa de distribuição perfurada, suspendendo as partículas de areia num estado de "ebulição" fluidizado, melhorando a transferência de calor e evitando pontos quentes ou aglomeração.
Arrefecimento por água: A água de arrefecimento circula através de conjuntos de tubos de aço inoxidável ou titânio; transfere calor de areia para água através de paredes de tubos – troca de calor indireta eficiente.
A areia refrigerada ( ≤ 50 ° C) descarrega continuamente da saída inferior para processos a jusante (por exemplo, triagem, mistura ou armazenamento); a água de refrigeração é recirculada após ser arrefecida por uma torre de refrigeração externa ou por um refrigerador - poupança de água e eficiência energética.
O sistema de controlo PLC opcional monitoriza a temperatura da areia de entrada/saída, a ΔT de água, a pressão de ar, a taxa de fluxo e ajusta automaticamente o fluxo de ar, o fluxo de água e a velocidade de descarga para um desempenho de refrigeração consistente.
Capacidade: 5–50 t/h; temperatura de saída de areia ≤ 50 ° C; flutuação de temperatura ≤ ± 3 ° C – ideal para a fabricação de núcleos de precisão.
Sem pulverização direta de água – evita a absorção de humidade, hidrólise de resina ou aglomeração – garante excelente fluidez, estabilidade e reutilização.
A água de refrigeração é reciclada, consumo mínimo; 40 – 60% de energia inferior à refrigeração por ar; ruído ≤ 75 dB.
Caixa selada com vedantes flexíveis e porta de extração de pó – garante zero emissões de pó, em conformidade com as normas ambientais.
Distribuidor, tubos e interior usam revestimentos ou aço inoxidável resistentes ao desgaste; portas de abertura rápida para fácil manutenção.
Suporta controlo automático PLC, alarmes de falhas, monitorização remota, registo de dados e integração MES/SCADA.
| Principais especificações técnicas | |
|---|---|
| Série de modelos | T1189-800/T1189-1000/T1189-1200/T1189-1500 |
| Área efetiva | 8–15 m² |
| Capacidade | Dependendo da temperatura da areia e da água |
| Temperatura da areia de entrada | ≤ 130 ° C |
| Temperatura da areia de saída | Ajustável |
| Líquido de refrigeração | Água de circulação (entrada ≤ 32 ° C) |
| Material do tubo | SS304/316 ou titânio (opcional) |
| Ar fluidizante | 0.4 – 0.6 MPa |
| Potência do motor | Ventoinha e unidade de descarga |
| Modo de controlo | Manual/local/PLC automático |
| Classificação de proteção | IP54 para componentes eléctricos |
| Peso | 2,500 – 8,000 kg |
Nossa empresa é especializada na produção de equipamento de fundição. Fabrica principalmente equipamentos para areia de barro de fundição, areia de resina, areia revestida, secagem de areia molhada, vazamento de espuma perdido, areia de silicato de sódio, etc. Pode realizar vários projetos chave-na-mão, incluindo a concepção, fabrico, instalação e colocação em funcionamento do processamento mecânico de areia. A nossa fábrica tem uma forte força técnica e equipamento de processamento avançado. Temos uma cooperação técnica estreita e de longo prazo com muitos especialistas e estudiosos de universidades e instituições de investigação nacionais. Podemos fornecer aos utilizadores produtos fiáveis de elevado desempenho e serviços satisfatórios.
Seguimos os princípios de promover o desenvolvimento empresarial por meio da tecnologia, priorizando a qualidade, a melhoria contânua e a satisfação do cliente. Estamos dispostos a cooperar sinceramente com parceiros de todos os caminhos da vida para alcançar a prosperidade comum.
O leito fluidizado T1189 é projetado para o resfriamento rápido e indireto de areias revestidas quentes, reduzindo a temperatura de 100–130 °C para níveis estáveis de ≤ 50 °C, ideais para processos subsequentes.
O arrefecimento ocorre através de tubos de aço inoxidável ou titânio por onde circula água de resfriamento. A areia fluidizada entra em contato com as paredes externas dos tubos, realizando a troca térmica de forma eficiente sem contato direto com a água.
O sistema PLC monitora constantemente as temperaturas de entrada e saída da areia, a pressão do ar e o fluxo de água, ajustando de forma automatizada a velocidade de descarga e o fluxo de ar para garantir consistência operacional.
Sim. O sistema consome de 40% a 60% menos energia em comparação aos métodos tradicionais de resfriamento por ar livre, além de utilizar um circuito fechado que recicla a água de refrigeração.
Sim, o equipamento é totalmente fechado e conta com vedações flexíveis e uma porta integrada para extração de pó, garantindo emissão zero de poeira de acordo com os padrões ambientais.
