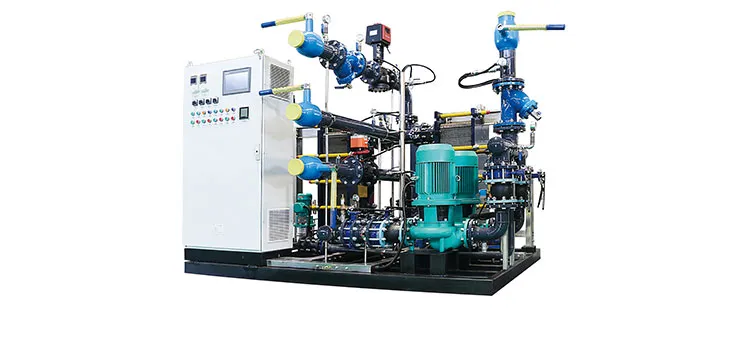

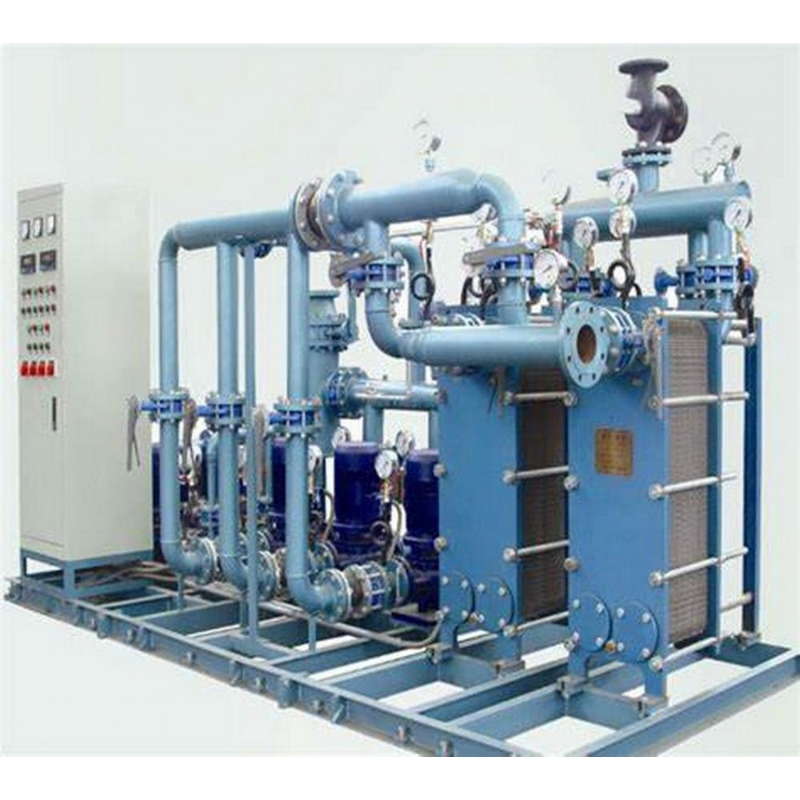

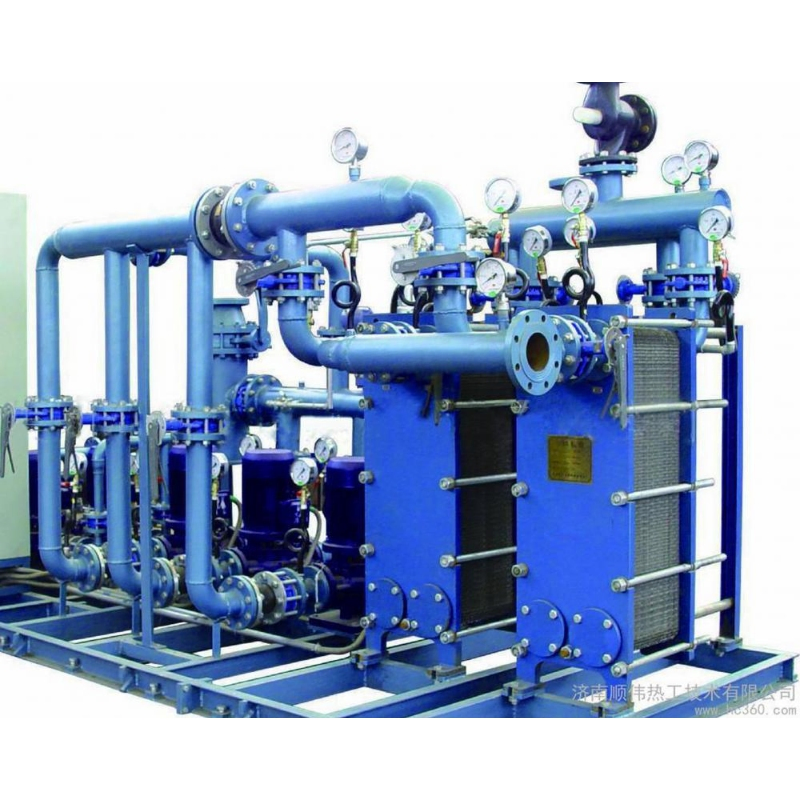

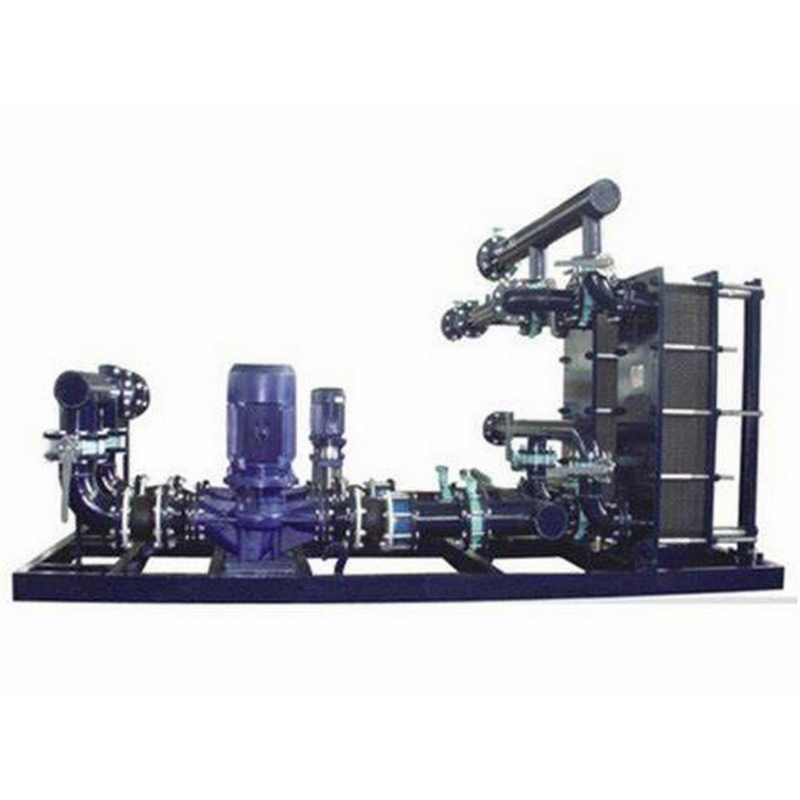

Unidade de Troca de Calor Flexível para Laços de Resfriamento Abertos e Fechados Y10b

Costumização:	Disponível
Serviço pós-venda:	sim
Garantia:	1 ano

Visão Geral & Informação Básica

N ° de Modelo.	Y10B
Certificação	CE, ISO, ASME
Aplicação	Aquecedor, Refrigerador, Vaporizador, Condensador, Marinho
Princípio	Aquecimento
Estilo	Tipo de placa
Material	Aço inoxidável
Bomba	Pode ser especificado pelo cliente
Valor	Pode ser especificado pelo cliente

Medidor de Caudal	Pode ser especificado pelo cliente
Sensores	Pode ser especificado pelo cliente
Pacote de Transporte	Exportar pacotes
Especificação	Personalizar
Origem	China
Código HS	841950
Capacidade de Produção	10000 conjuntos/ano

Descrição do Produto

Unidade do Trocador de Calor de Alto Desempenho

Design Profissional: Fornecimento de 10.000 conjuntos de soluções de seleção personalizada anualmente para clientes, aderindo a padrões de engenharia rigorosos que excedem os padrões nacionais.

Padronização de Configuração e Estrutura: Configurações e estruturas de alta qualidade e excelente custo-benefício, refinadas a partir de anos de experiência prática de fabricação.

Configuração Padronizada: Todos os acessórios são provenientes de parceiros estratégicos de confiança, verificados por anos de aplicação prática no mercado. A adoção destes padrões de referência garante qualidade superior, desempenho ideal e alta relação custo-benefício.

Aplicações do Sistema

Aquecimento urbano: Sistemas de aquecimento e arrefecimento urbano.
Água quente doméstica: Fornecimento instantâneo de água quente sanitária.
Aquecimento da água de piscinas: Circulação independente com materiais resistentes à corrosão.
Refrigeração de distrito ou central.
Sistemas de bombas de calor: Fonte de terra e fontes de água.
Recolha geotérmica: Sistemas de recolha de energia solar.
Sistemas de armazenamento de gelo: Isolamento de solução de água/glicol.
Barreira de pressão: Isolamento de pressão em edifícios de grande altura.
Sistemas de água de circulação abertos e fechados: Separação dos ciclos de refrigeração.

Unidade de Troca de Calor Flexível para Laços de Resfriamento Abertos e Fechados Y10b

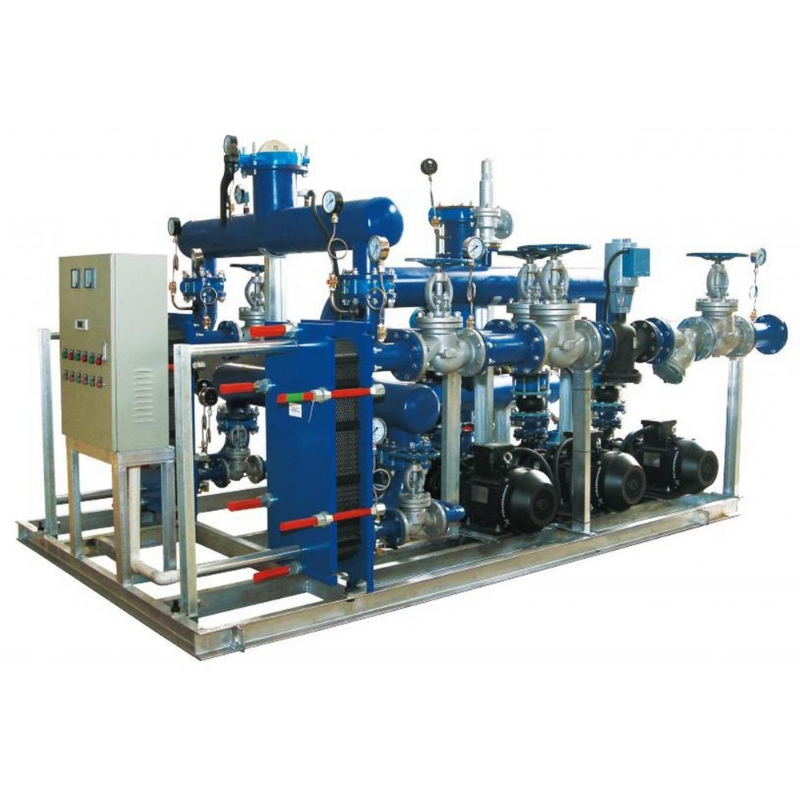

Configurações Principais

Permutador de calor de placas – Elemento de transferência de calor de núcleo de alta eficiência.
Bomba de circulação – Bomba de água de circulação do lado primário/secundário.
Bomba de reposição – Reabastecimento de água e estabilização de pressão do sistema.
Armário de controlo PLC – Controlador lógico programável para controlo automático.
Ecrã de toque – Interface intuitiva homem-máquina.
Sensores de temperatura e pressão – Monitorização do lado primário e secundário.
Medidor de fluxo e calor – Detecção, medição e controlo preciso.
Válvula de controlo – Elétrica ou de funcionamento automático para fluxo/temperatura.
Válvula de segurança e retenção – Proteção contra sobrepressão e refluxo.
Estrutura de suporte geral – Base robusta de montagem do equipamento.

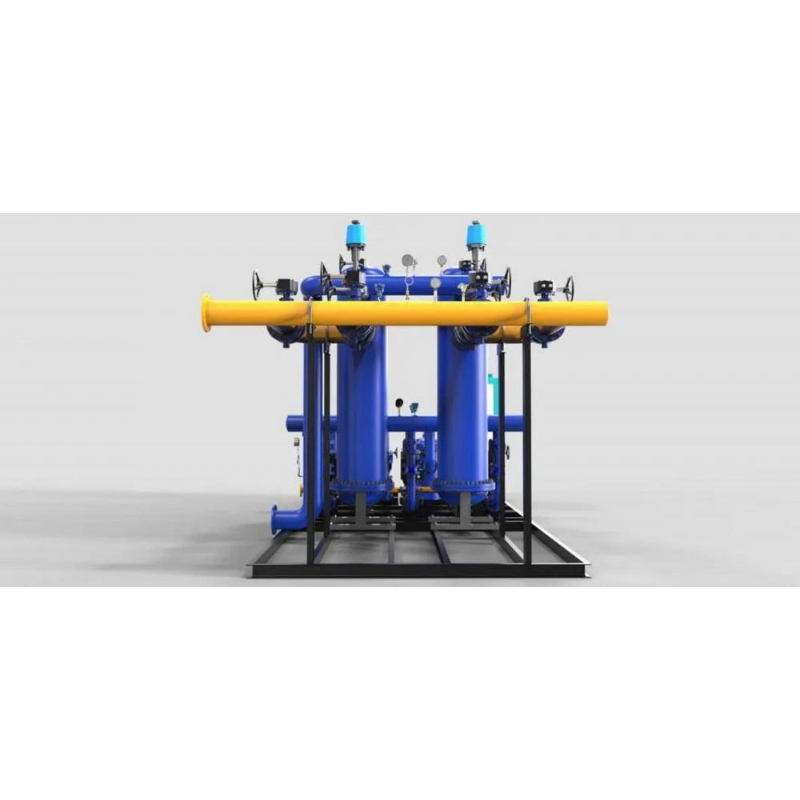

Perspetivas Dimensionais

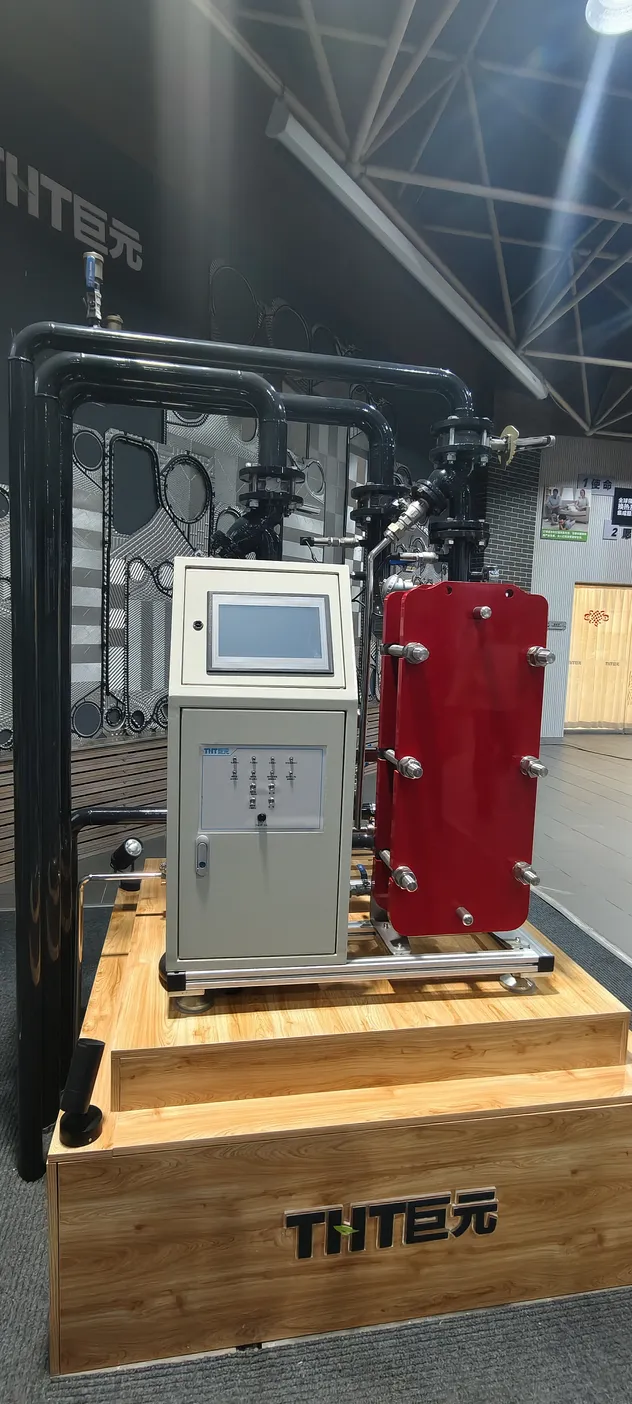

Dianteira

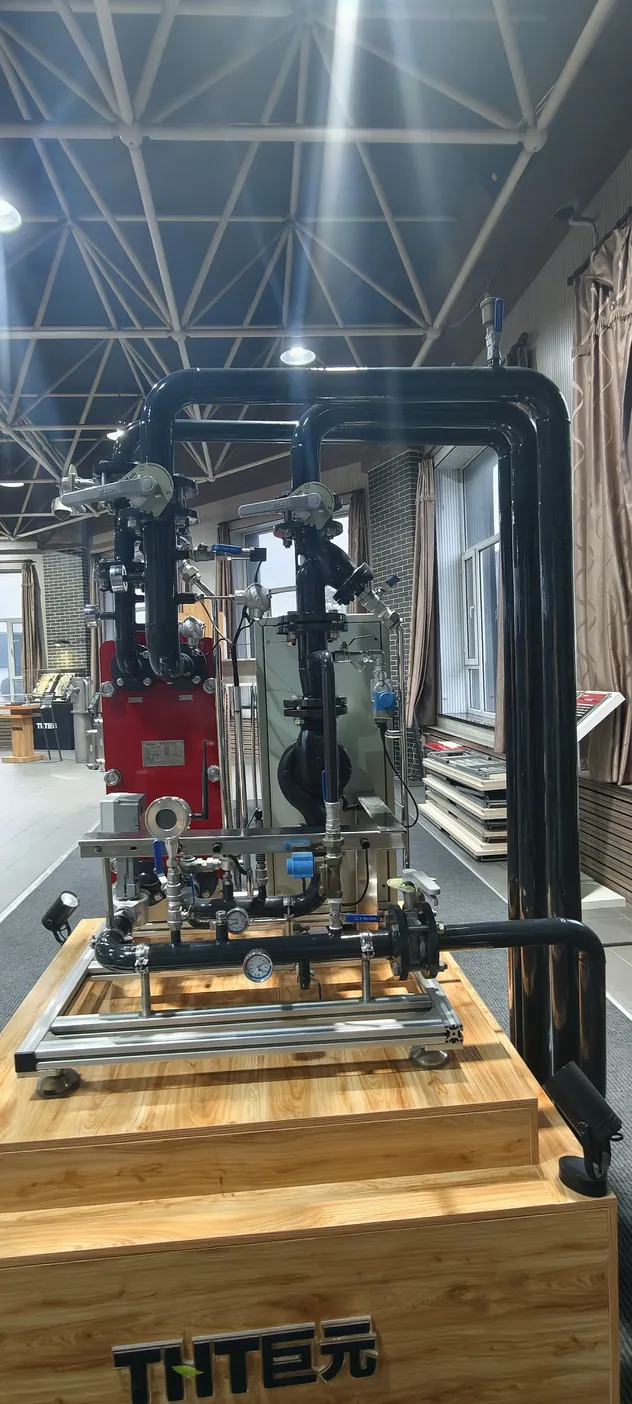

Direita

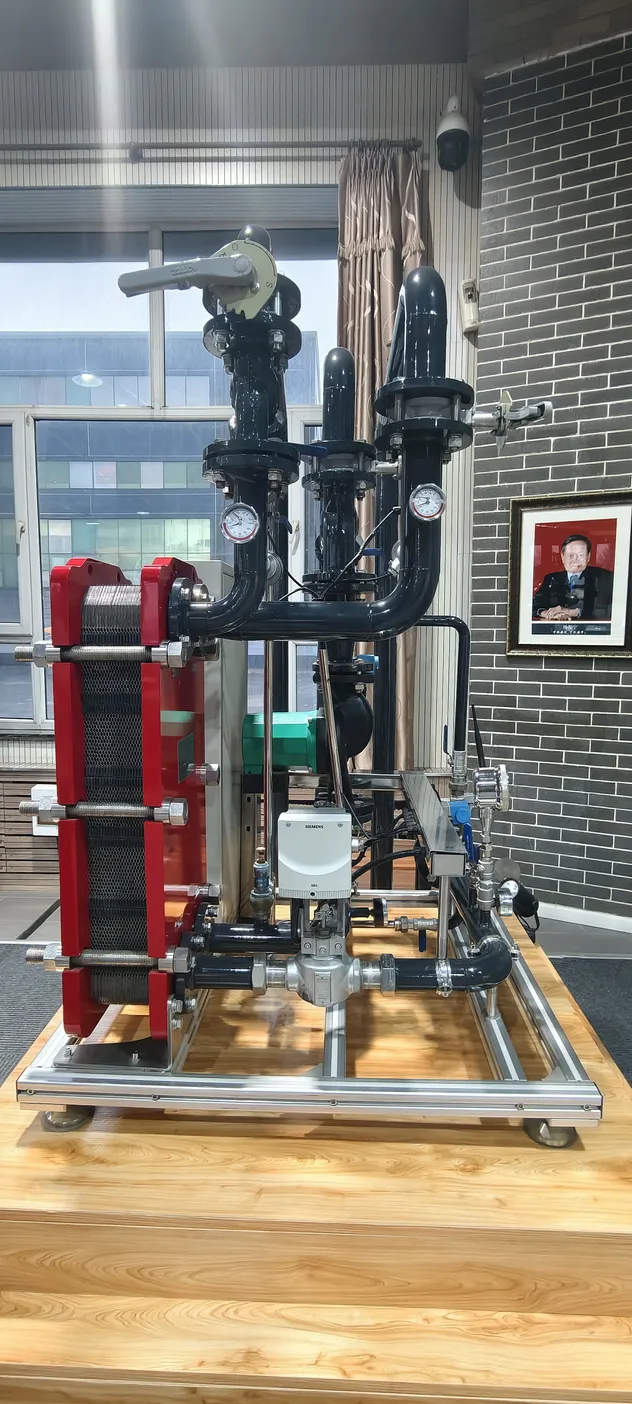

Esquerda

Especificações Técnicas

(Configurações personalizadas disponíveis mediante solicitação.)

Número do modelo	Área de aquecimento (10,000 m²)	Dimensões gerais da unidade (mm)	Peso líquido (kg)	Peso bruto (kg)
Y10B-0.5	1	3100 × 1756 × 1860	2000	2600
Y10B-1.0	2	3300 × 2060 × 1880	2450	3050
Y10B-1.5	3	3500 × 2140 × 2280	3000	3600
U15-2.0	4	3550 × 2550 × 2280	3800	4500
U15-2.5	5	4000 × 2615 × 2280	4150	5000
U15-3.0	6	4250 × 2585 × 2480	4500	5300
U15-3.5	7	5900 × 2300 × 2666	6700	8200
U15-4.0	8	5900 × 2300 × 2666	7000	8600
U15-5.0	10	6100 × 2300 × 2764	7400	8900

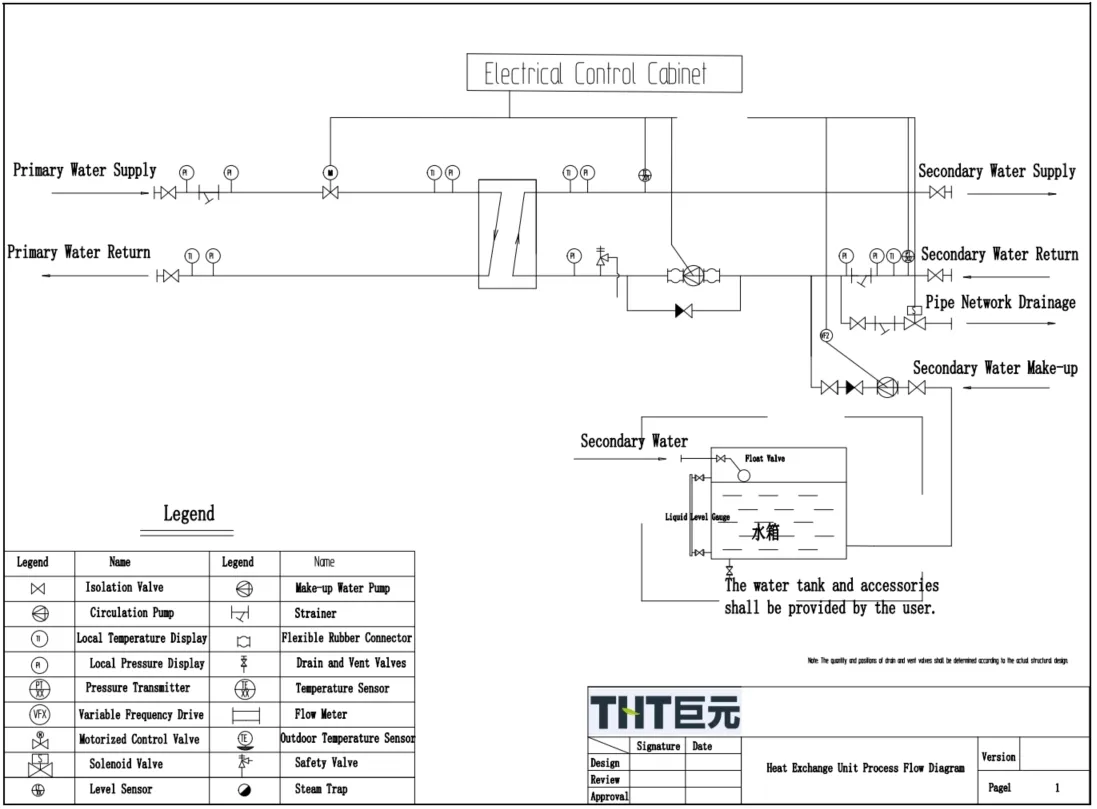

Desenhos e Dimensões

Serviço Pós-Venda

1

Garantia Padrão

18 meses ou 12 meses de funcionamento contínuo (o que ocorrer primeiro).

2

Suporte Global

Assistência técnica remota 24 horas por dia, 7 dias por semana e fornecimento contínuo de peças sobressalentes.

3

Treinamento Técnico

Formação profissional no local ou remota focada em operação ideal e manutenção preventiva do trocador.

Instalações de Produção

Temos instalada uma linha de produção de permutadores de calor de placas de última geração, equipada com maquinário de fabricação CNC inteligente, incluindo linhas de corte e revestimento de precisão. O parque de prensa conta com conjuntos modernos com capacidade máxima de até 50.000 toneladas, além de sistemas de corte integral de 4200 mm × 1800 mm.

A fábrica oferece um portfólio robusto composto por cinco grandes categorias: trocadores com placas removíveis, semi-soldados, totalmente soldados, integrados e sistemas inteligentes para aquecimento, atendendo indústrias exigentes como energia nuclear, biomassa, petróleo, marinha, química, metalúrgica, alimentos e tratamento de água.

Por que Escolher-nos?

Formulador ativo dos padrões nacionais de trocadores de calor.
Sistema de produção de grau nuclear que garante a máxima segurança.
Estrutura de garantia e suporte pós-venda global rápida e eficiente.

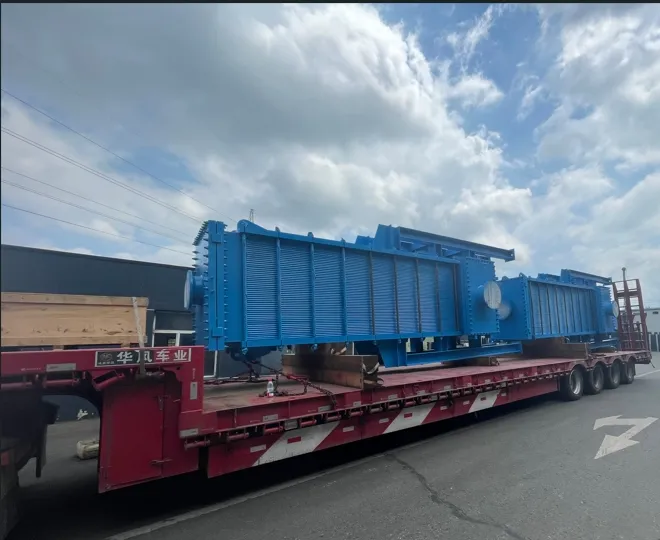

Outros Produtos Disponíveis

Permutadores de calor do tipo soldado
Permutadores de calor do tipo brasado
Permutadores de calor de tubo e carcaça
Peças de reposição e vedações originais

Perguntas Frequentes (FAQ)

Q1: Quais indústrias podem utilizar as unidades de troca de calor Y10B?

A1: Nossas unidades de troca de calor fornecem soluções ideais para os setores de energia nuclear, biomassa, eletricidade, refinamento de petróleo, química, metalurgia, setor marinho, sistemas de aquecimento urbano, refrigeração central e dessalinização de água do mar.

Q2: O equipamento suporta soluções totalmente personalizadas?

A2: Sim. Todas as unidades podem ser adaptadas às condições de trabalho do seu projeto. Oferecemos opções em sistemas de placas removíveis, semi-soldadas, totalmente soldadas e sistemas de controle integrados.

Q3: Quais são as capacidades e os padrões de produção de qualidade aplicados?

A3: Contamos com tecnologia avançada de produção, incluindo prensas hidráulicas de 10.000 a 50.000 toneladas, operando em conformidade com sistemas de fabricação de grau nuclear para garantir a máxima robustez mecânica e térmica.

Q4: Como funciona o suporte de garantia e o pós-venda técnico?

A4: Oferecemos uma garantia global padrão de 18 meses (ou 12 meses após a entrada em operação). Damos assistência técnica contínua e mantemos estoque ativo de peças de reposição críticas para fornecimento imediato.

Q5: Que tipos de materiais e componentes são customizáveis no modelo Y10B?

A5: O núcleo do trocador é fabricado em aço inoxidável resistente. Adicionalmente, componentes como bombas de circulação, sensores, medidores de caudal e armários de controlo PLC podem ser integrados conforme as marcas especificadas pelo cliente.

Q6: O equipamento possui certificação para uso em projetos internacionais?

A6: Sim, todos os nossos permutadores e unidades térmicas são fabricados sob rígido controle de qualidade e possuem certificações internacionais reconhecidas, incluindo marcação CE, ISO e ASME.
